محاسبه بار مجاز برای بلبرینگ‌های SKF یکی از مهم‌ترین موضوعات در طراحی و نگهداری ماشین‌آلات صنعتی به شمار می‌رود. انتخاب نادرست بلبرینگ یا عدم توجه به ظرفیت بارگذاری می‌تواند منجر به خرابی سریع سیستم، کاهش بهره‌وری، و افزایش هزینه‌های تعمیر و نگهداری شود. این مقاله به بررسی جامع مفاهیم مرتبط با محاسبات بلبرینگ، کاربرد جدول محاسبه بلبرینگ، و ابزارهای محاسبه آنلاین بلبرینگ می‌پردازد و شما را با مراحل صحیح تحلیل نیرو و انتخاب بلبرینگ مناسب آشنا می‌سازد.
آشنایی با اصول پایه محاسبه بار در بلبرینگ‌های SKF
چرا بارگذاری صحیح بلبرینگ اهمیت دارد؟
در سیستم‌های مکانیکی، بلبرینگ‌ها نقش انتقال نیرو و پشتیبانی از قطعات در حال چرخش را ایفا می‌کنند. اگر نیروی اعمال‌شده بیش از حد مجاز باشد، اصطکاک، دمای بالا و فرسایش زودرس بلبرینگ را به دنبال خواهد داشت.
تعریف بار مجاز چیست؟
بار مجاز یا ظرفیت مجاز بلبرینگ، حداکثر نیرویی است که بلبرینگ می‌تواند بدون کاهش عملکرد و عمر مفید تحمل کند. این مقدار به کمک استانداردهای مهندسی مانند ISO 281 محاسبه می‌شود.
انواع بار در بلبرینگ‌ها:
- بار شعاعی (Radial Load): نیرویی که عمود بر محور چرخش وارد می‌شود.
- بار محوری (Axial Load): نیرویی که در امتداد محور چرخش وارد می‌شود.
- بار ترکیبی: ترکیبی از بارهای شعاعی و محوری.
استفاده از محاسبه آنلاین بلبرینگ در انتخاب سریع
فرمول استاندارد محاسبه بار معادل دینامیکی به صورت زیر است:
ini
CopyEdit
P = X·Fr + Y·Fa
- P = بار معادل دینامیکی
- Fr = بار شعاعی
- Fa = بار محوری
- X و Y = ضریب‌های بسته به نوع بلبرینگ و نحوه بارگذاری
استفاده از محاسبه آنلاین بلبرینگ در انتخاب سریع
امروزه ابزارهای دیجیتال زیادی برای کمک به محاسبه دقیق بار وجود دارد. در سایت رسمی SKF می‌توانید از ابزارهایی مانند Bearing Calculator استفاده کنید تا بر اساس نوع بار، سرعت، روانکاری و شرایط محیطی، بلبرینگ مناسب را پیدا کنید.
SKF و سایر تولیدکنندگان بزرگ بلبرینگ، ابزارهایی برای محاسبه دقیق بار طراحی کرده‌اند. از جمله:
- SKF Bearing Select
- SKF SimPro Quick
- SKF Engineering Calculator
این ابزارها به شما امکان می‌دهند پارامترهایی نظیر بار، سرعت، دما، نوع روانکاری و نوع یاتاقان را وارد کرده و بهترین گزینه را انتخاب کنید.

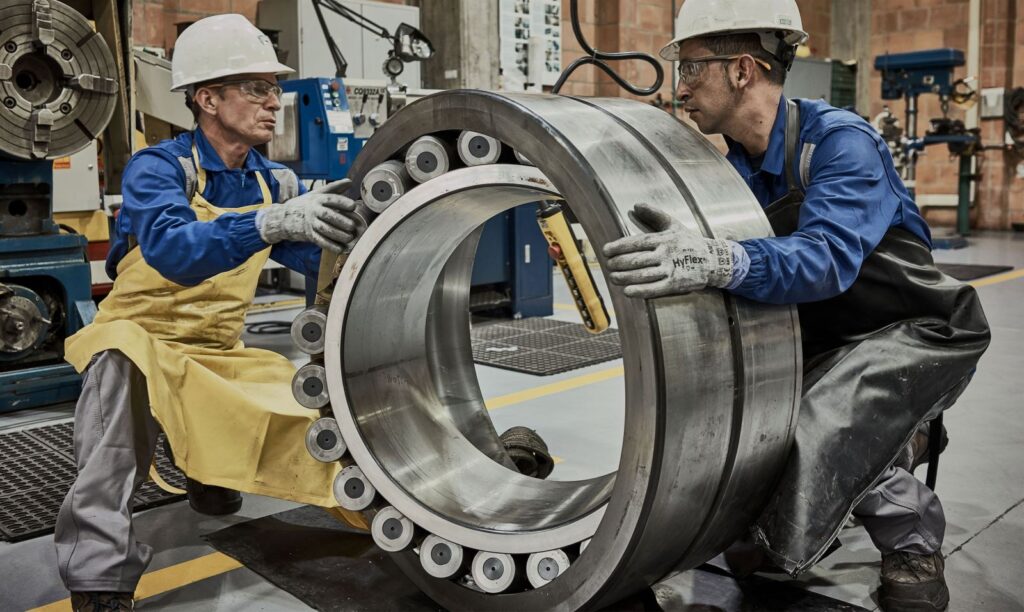

در کاربردهایی که بار شعاعی بالا وجود دارد، استفاده از رولبرینگ SKF گزینه‌ای عالی است
فاکتورهای مؤثر در ظرفیت بار بلبرینگ SKF
میزان تحمل بار در یک بلبرینگ تحت تأثیر عوامل متعددی قرار دارد که مهندسان باید هنگام انتخاب بلبرینگ به آن‌ها توجه کنند:
- نوع بلبرینگ (بلبرینگ شیار عمیق، تماس زاویه‌ای، خودتنظیم و…)
- سرعت چرخش
- نوع و جهت بار (محوری، شعاعی یا ترکیبی)
- دما و شرایط محیطی
- روانکاری مناسب (گریس یا روغن)
در شرایط با بار متغیر و دمای بالا، گریس‌های SKF بهترین عملکرد را دارند. در نظر گرفتن این موارد به شما کمک می‌کند تا با استفاده از محاسبات بلبرینگ دقیق‌تری داشته باشید و عمر آن را افزایش دهید.
اشتباهات رایج در محاسبه بار بلبرینگ
- نادیده گرفتن بارهای ضربه‌ای و نوسانی
- استفاده از گریس نامناسب یا کمبود روانکاری
- اتکای بیش از حد به محاسبه آنلاین بلبرینگ بدون بررسی شرایط فیزیکی واقعی
- استفاده از محاسبات بلبرینگ عمومی برای کاربردهای خاص
در همه این موارد، استفاده از اطلاعات نمایندگی SKF یا نرم‌افزارهای پیشرفته محاسباتی پیشنهاد می‌شود. برای اطمینان از دریافت بلبرینگ اصل، می‌توانید از طریق نمایندگی SKF در کشور خود اقدام کنید.
محاسبه عمر بلبرینگ بر اساس بار
طبق استاندارد ISO 281، عمر اسمی بلبرینگ با رابطه زیر تعریف می‌شود:
ini
CopyEdit
L10 = (C / P)^3 × 1,000,000
که در آن:
- L10: عمر اسمی در میلیون دور
- C: ظرفیت بار دینامیکی
- P: بار معادل وارد بر بلبرینگ
هر چه نسبت C/P بالاتر باشد، عمر بلبرینگ بیشتر خواهد بود. ترکیب این محاسبات با داده‌های ارائه‌شده در جدول محاسبه بلبرینگ به انتخاب بهتر بلبرینگ کمک می‌کند.
انتخاب بلبرینگ مناسب برای کاربرد خاص
در انتخاب بلبرینگ مناسب، تنها نباید به محاسبه بار مجاز برای بلبرینگ‌های SKF اکتفا کرد، بلکه باید نوع بارگذاری، شرایط کاری و هزینه‌های نگهداری را نیز در نظر گرفت. مثال‌های کاربردی:
- برای بارهای محوری بالا: بلبرینگ تماس زاویه‌ای
- برای بار شعاعی بالا: رولبرینگ استوانه‌ای یا مخروطی
تأثیر جنس و کیفیت بلبرینگ در تحمل بار
یکی از عواملی که به‌طور مستقیم بر محاسبه بار مجاز برای بلبرینگ‌های SKF تأثیر دارد، متریال ساخت بلبرینگ است. بلبرینگ‌هایی با فولاد کرومی (مثل فولاد 100Cr6) معمولاً مقاومت بالایی در برابر بار دارند، اما در محیط‌های خاص ممکن است از بلبرینگ‌های سرامیکی یا ضد زنگ استفاده شود.
نکته فنی:
- بلبرینگ‌های سرامیکی تحمل دمای بالاتر و اصطکاک کمتری دارند، اما شکننده‌تر هستند.
- بلبرینگ‌های فولادی برای بیشتر کاربردهای صنعتی انتخاب مناسبی‌اند و داده‌های دقیق‌تری برای محاسبات بلبرینگ دارند.
مقایسه محاسبه بار در بلبرینگ و رولبرینگ
اگرچه هر دو جزء یاتاقان‌های غلتشی هستند، اما تفاوت عملکرد آن‌ها در محاسبه بار بسیار مهم است:
ویژگی | بلبرینگ | رولبرینگ |
نوع تماس | نقطه‌ای | خطی |
ظرفیت بار شعاعی | متوسط | بالا |
ظرفیت بار محوری | محدود | بسته به نوع بالا |
کاربرد | سرعت بالا | بار سنگین |
در پروژه‌هایی که بار شعاعی غالب است، استفاده از رولبرینگ SKF پیشنهاد می‌شود. اما اگر سرعت زیاد مدنظر باشد، بلبرینگ SKF بهتر است.
نکات نهایی برای انتخاب بهتر بلبرینگ و پیشنهاد ابزارهای تکمیلی
نکات مهم برای انتخاب بهتر بلبرینگ
- همیشه از نمایندگی SKF خرید کنید تا داده‌ها و جداول معتبر دریافت کنید.
- در صورت وجود بار محوری زیاد، بلبرینگ تماس زاویه‌ای را در نظر بگیرید.
- داده‌های محاسبه آنلاین بلبرینگ را با واقعیت فنی دستگاه تطبیق دهید.
- روانکاری را نادیده نگیرید؛ این یکی از مهم‌ترین عوامل عمر بلبرینگ است.
پیشنهاد ابزارها و منابع تکمیلی
برای افزایش دقت در محاسبات می‌توانید از ابزارهای زیر استفاده کنید:
- نرم‌افزار SKF SimPro Expert (برای محاسبات چند بلبرینگی هم‌زمان)
- کتابچه فنی SKF با نمودارها و جدول محاسبه
با تمام جنبه‌های محاسبه بار مجاز برای بلبرینگ‌های SKF آشنا شدید. از مفاهیم پایه گرفته تا فرمول‌های حرفه‌ای، کاربرد محاسبات، بررسی جدول محاسبه بلبرینگ و استفاده از ابزارهای محاسبه آنلاین، همگی در خدمت انتخاب دقیق‌تر بلبرینگ مناسب هستند. با رعایت این نکات می‌توانید عمر تجهیزات را افزایش داده، هزینه‌های تعمیر را کاهش داده و از کارایی بالاتر بهره‌مند شوید.
