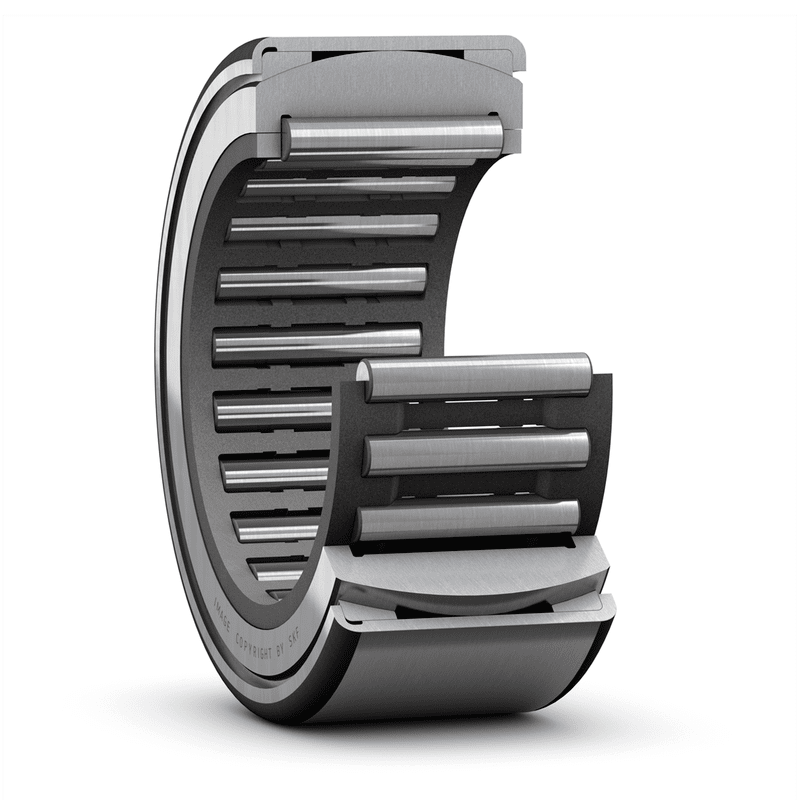

یاطاقان غلتکی سوزن تراز SKF دارای یک حلقه بیرونی با سطح خارج (دارای محدب) اسفنجی است. دو حلقه صندلی پلیمری با سطح متخلخل (مقعر) در داخل یک آستین ورق استیل کشیده شده و روی حلقه بیرونی نصب می شوند.
جزئیات محصول
جزئیات محصول
- بدون حلقه داخلی
- با یک حلقه داخلی
| Designation | Principal dimensions | Basic load ratings | Speed ratings | ||||
|---|---|---|---|---|---|---|---|
| dynamic | static | Reference speed | Limiting speed | ||||
| [] | Fw[mm] | D[mm] | C[mm] | C[kN] | C0[kN] | [r/min] | [r/min] |
| RPNA 15/28 | 15 | 28 | 12 | 7.37 | 9.15 | 24000 | 28000 |
| RPNA 18/32 | 18 | 32 | 16 | 12.8 | 17.6 | 22000 | 24000 |
| RPNA 20/35 | 20 | 35 | 16 | 13.2 | 19.3 | 19000 | 22000 |
| RPNA 25/42 | 25 | 42 | 20 | 19 | 32.5 | 16000 | 18000 |
| RPNA 30/47 | 30 | 47 | 20 | 22.9 | 38 | 13000 | 15000 |
| RPNA 35/52 | 35 | 52 | 20 | 24.6 | 45 | 11000 | 13000 |
| RPNA 40/55 | 40 | 55 | 20 | 26.4 | 51 | 10000 | 11000 |
| RPNA 45/62 | 45 | 62 | 20 | 27.5 | 57 | 9000 | 10000 |
| PNA 12/28 | 12 | 28 | 12 | 7.37 | 9.15 | 24000 | 28000 |
| PNA 15/32 | 15 | 32 | 16 | 12.8 | 17.6 | 22000 | 24000 |
| PNA 17/35 | 17 | 35 | 16 | 13.2 | 19.3 | 19000 | 22000 |
| PNA 20/42 | 20 | 42 | 20 | 19 | 32.5 | 16000 | 18000 |
| PNA 22/44 | 22 | 44 | 20 | 22 | 36.5 | 14000 | 16000 |
| PNA 25/47 | 25 | 47 | 20 | 22.9 | 38 | 13000 | 15000 |
| PNA 30/52 | 30 | 52 | 20 | 24.6 | 45 | 11000 | 13000 |
| PNA 35/55 | 35 | 55 | 20 | 26.4 | 51 | 10000 | 11000 |
| PNA 40/62 | 40 | 62 | 20 | 27.5 | 57 | 9000 | 10000 |
- صفحه اول
- قبلی
- بعدی
- صفحه آخر
بیشتر
ویژگی ها و مزایا
- عدم انطباق استاتیک را تحمل کنید
یاطاقان غلتکی سوزن تراز تا 3 درجه از عدم انطباق استاتیک خود تراز هستند. - سطح مقطع پایین
در کاربردهایی که فضای کمتری در دسترس است ، یاتاقان های غلتکی سوزنی تراز یک راه حل فشرده ارائه می دهند. - ظرفیت حمل بالا
یاطاقان غلتکی سوزنی تراز دار به دلیل تعداد زیاد غلتک ، ظرفیت حمل بار بالایی دارند.
