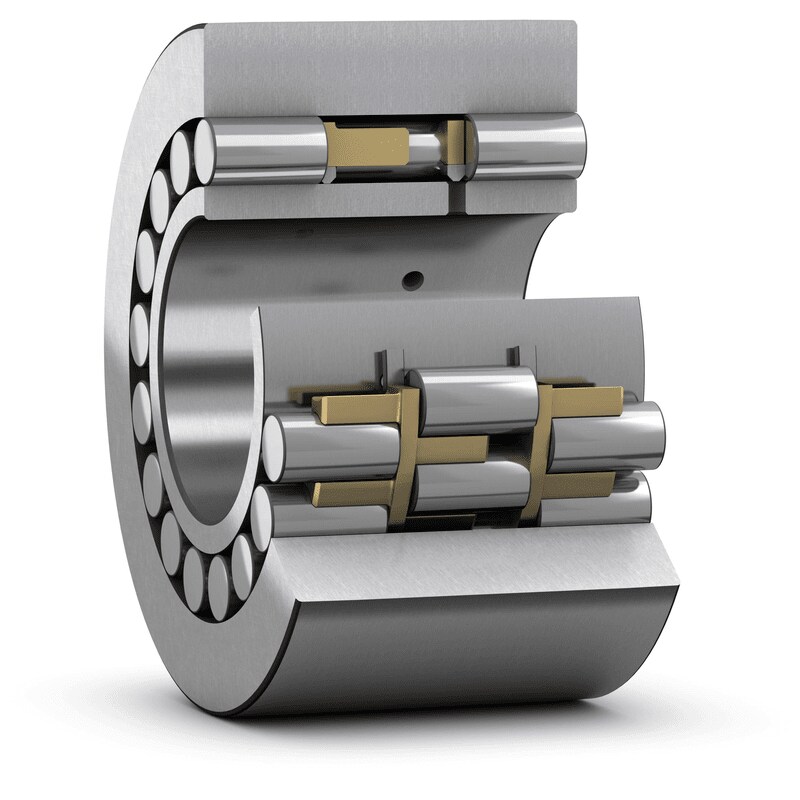

یاتاقان های پشتی SKF در بسیاری از طرح ها و انواع مختلف موجود است. مجموعه اصلی بر اساس یاطاقان غلتکی استوانه ای دو یا سه ردیف است. طرح های یاتاقان غلتکی سوزنی تک ردیف و یاطاقان غلتک مخروطی دو ردیف نیز موجود است.
یاتاقان های پشتی مخصوص برای کارخانه های نورد سرد از نوع خوشه ای ساخته شده اند ، اما می توانند برای کاربردهای دیگر مانند دستگاه های صاف یا خمش نیز استفاده شوند. این یاتاقان ها دارای یک حلقه بیرونی مخصوصاً دارای دیواره ضخیم بوده و می توانند بر روی شافت های ساکن ساکن نصب شده و رول های پشتیبان یا صاف را تشکیل دهند. شکل 1 ترتیب یاتاقانهای پشتی را در هشت شافت پشتیبانی از یک آسیاب 20 رولی نشان می دهد.
جزئیات محصول
یاتاقان های پشتی مخصوص برای کارخانه های نورد سرد از نوع خوشه ای ساخته شده اند ، اما می توانند برای کاربردهای دیگر مانند دستگاه های صاف یا خمش نیز استفاده شوند. این یاتاقان ها دارای یک حلقه بیرونی مخصوصاً دارای دیواره ضخیم بوده و می توانند بر روی شافت های ساکن ساکن نصب شده و رول های پشتیبان یا صاف را تشکیل دهند. شکل 1 ترتیب یاتاقانهای پشتی را در هشت شافت پشتیبانی از یک آسیاب 20 رولی نشان می دهد.
جزئیات محصول
| Designation | Principal dimensions | Basic load ratings | Maximum radial loads | ||||||
|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | dynamic | static | ||||||
| [] | D[mm] | d[mm] | H[mm] | B[mm] | C[mm] | C[kN] | C0[kN] | Fr[kN] | F0r[kN] |
| 396040 | 120 | 55 | 32.493 | 52.2 | 52 | 123 | 275 | 224 | 315 |
| 610627 B | 120 | 55 | 32.496 | 26 | 26 | 58.3 | 98 | 108 | 153 |
| 315268 B | 160 | 70 | 44.982 | 90 | 90 | 358 | 585 | 315 | 455 |
| BCZ-0525 B | 160 | 70 | 45 | 90 | 89 | 270 | 345 | 250 | 365 |
| BCZ-0503 AA | 165 | 70 | 47.5 | 120 | 118 | 314 | 465 | 355 | 510 |
| BCZ-0529 | 165 | 70 | 47.5 | 90 | 88 | 297 | 390 | 285 | 415 |
| 316737 AC | 220 | 90 | 64.979 | 120 | 120 | 501 | 750 | 415 | 585 |
| BCZ-0507 | 220 | 90 | 65 | 120 | 119 | 484 | 640 | 440 | 630 |
| BCZ-0508 | 220 | 90 | 65 | 96 | 94 | 457 | 550 | 335 | 480 |
| BCZ-0512 | 220 | 90 | 65 | 122 | 119 | 468 | 600 | 440 | 630 |
| 315018 A | 225 | 100 | 62.479 | 120 | 120 | 660 | 1120 | 560 | 800 |
| 315018 C | 225 | 100 | 62.479 | 120 | 120 | 660 | 1120 | 560 | 800 |
| BCZ-0011 | 225 | 100 | 62.481 | 120 | 119 | 594 | 815 | 400 | 570 |
| BCZ-0509 | 225 | 100 | 62.485 | 120 | 118 | 501 | 695 | 475 | 670 |
| BCZ-0513 | 225 | 100 | 62.5 | 120 | 120 | 660 | 980 | 450 | 640 |
| BCZ-0514 | 225 | 100 | 62.479 | 80 | 80 | 418 | 620 | 380 | 550 |
| BCZ-0052 | 250 | 130 | 60 | 106 | 103 | 528 | 735 | 390 | 550 |
| BC2B 322564 | 260 | 110 | 74.98 | 98 | 98 | 616 | 800 | 335 | 475 |
| BCZ-0504 | 260 | 110 | 74.98 | 110 | 109 | 561 | 695 | 440 | 630 |
| BCZ-0034 A | 280 | 120 | 80 | 160 | 158 | 809 | 1340 | 850 | 1220 |
| BCZ-0113 | 280 | 110 | 85 | 130 | 128 | 765 | 1060 | 900 | 1290 |
| BCZ-0113 A | 280 | 110 | 85 | 130 | 128 | 765 | 1060 | 900 | 1290 |
| 314833 B | 300 | 130 | 84.965 | 172.64 | 172.64 | 1170 | 1800 | 830 | 1180 |
| 314833 BC | 300 | 130 | 84.965 | 172.64 | 172.64 | 1170 | 1800 | 830 | 1180 |
| 319028 A/HA2 | 300 | 130 | 84.965 | 160 | 159.5 | 1080 | 1630 | 765 | 1100 |
| BCZ-0517 A | 300 | 130 | 84.985 | 132 | 129 | 880 | 1160 | 500 | 710 |
| BCZ-0532 A/PEX | 300 | 130 | 84.98 | 172.65 | 172.65 | 1140 | 1460 | 815 | 1160 |
| BCZ-0532/PEX | 300 | 130 | 84.98 | 172.65 | 172.65 | 1140 | 1460 | 780 | 1120 |
| BC2B 320432 AE | 300.02 | 130 | 84.988 | 172.65 | 171.6 | 1080 | 1500 | 695 | 1500 |
| 315515 AB | 406.42 | 180 | 113.155 | 224 | 224 | 1900 | 3100 | 1530 | 2200 |
| 316388 AB | 406.42 | 180 | 113.155 | 171.04 | 171.04 | 1510 | 2320 | 1180 | 1660 |
| BCZ-8004 | 520 | 205 | 157.445 | 168 | 168 | 2090 | 2900 | 1900 | 2650 |
- صفحه اول
- قبلی
- بعدی
- صفحه آخر
بیشتر
ویژگی ها و مزایا
- ظرفیت حمل بار بالا
- اصطکاک کم
هندسه داخلی بهینه شده اصطکاک و گرمای تولید شده توسط یاتاقان را کاهش می دهد. - عمر طولانی
مشخصات غلتکی لگاریتمی باعث کاهش تنش لبه در تماس غلتک / مسیر مسابقه (شکل 2) در تمام شرایط بار می شود. همچنین ، حلقه بیرونی لگاریتمی مشخصات خارج از قطر ، بارگذاری لبه را در حین کار کاهش می دهد و به افزایش طول عمر کمک می کند. - قابلیت اطمینان عملیاتی پیشرفته
پایان سطح روی سطح تماس غلطک ها و مسیرهای مسابقه از تشکیل یک فیلم روان کننده هیدرودینامیکی پشتیبانی می کند. - روغن کاری موثر
بیشتر یاتاقان های پشتی SKF دارای سوراخ های روانکاری هستند و بسیاری از آنها دارای یک یا چند شیار حلقوی در حلقه داخلی هستند تا بتواند روغن کاری را از طریق شافت پشتیبانی انجام دهد.
