غلتک های پشتیبانی

نحوه ی خرید و سفارش غلطک پشتیبانی

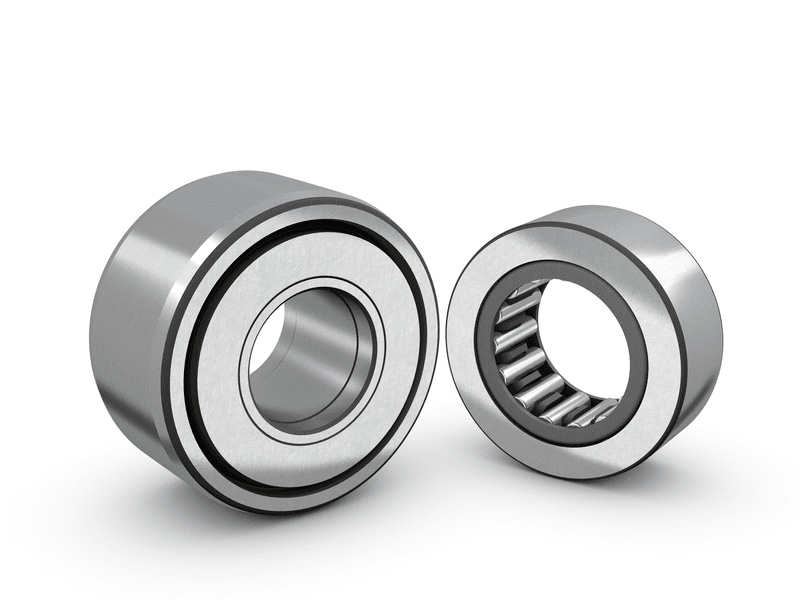

غلتک های پشتیبانی SKF (غلتک های پیست نوع یوغ) به گونه ای طراحی شده اند که در همه مسیرها اجرا می شوند و در درایوهای بادامک ، سیستم های نوار نقاله و غیره استفاده می شوند. آنها براساس سوزن (شکل 1) یا استوانه ای (شکل 2) ساخته شده اند یاطاقان غلتکی SKF آنها را برای نصب آماده می کند. آنها در چندین طرح و مدل موجود هستند: با (شکل 1) یا بدون (شکل 2) قفس با (شکل 1) یا بدون (شکل 3) حلقه های فلنج با یا بدون حلقه داخلی با یا بدون مهر و موم (مهر و موم شده یا باز) با حلقه خارجی دارای مشخصات سطح: تاج گذاری به عنوان استاندارد استوانه ای (تخت) جزئیات محصول

بدون حلقه فلنج ، بدون حلقه داخلی
بدون حلقه فلنج ، با حلقه داخلی
با حلقه های فلنج

فیلتر محصولات
کلیک کنید

ریست

فیلتر محصولات
کلیک کنید

ریست

Popular item

Outside diameter D

Bore diameter d

Width outer ring C

Width inner ring B

Designation

Design

Sealing solution

میلیمتر اینچ

Designation	Principal dimensions			Basic load ratings		Maximum radial loads
				dynamic	static	dynamic	static
[]	D[mm]	F_w[mm]	C[mm]	C[kN]	C₀[kN]	F_r[kN]	F_0r[kN]
RSTO 5 TN	16	7	7.8	2.51	2.5	3.55	5
RNA 22/6.2RS	19	10	11.8	4.02	3.65	2.55	3.6
RSTO 6 TN	19	10	9.8	3.74	4.5	4.25	6.1
RNA 22/8.2RS	24	12	11.8	4.68	4.55	5.3	7.5
RSTO 8 TN	24	12	9.8	4.13	5.4	7.5	10.8
RNA 2200.2RS	30	14	13.8	6.6	7.5	12	17.3
RSTO 10	30	14	11.8	8.25	8.8	8.5	12.2
RNA 2201.2RS	32	16	13.8	7.04	8.5	11.6	16.6
RSTO 12	32	16	11.8	8.8	9.8	8.3	12
RNA 2202.2RS	35	20	13.8	7.48	9.3	9.5	13.7
RSTO 15	35	20	11.8	9.13	10.6	7.1	10
RNA 2203.2RS	40	22	15.8	9.52	13.2	15.3	22
RSTO 17	40	22	15.8	14.2	17.6	12	17.3
RNA 2204.2RS	47	25	17.8	16.1	18	17.6	25.5
RSTO 20	47	25	15.8	16.1	21.2	18.6	26.5
RNA 2205.2RS	52	30	17.8	16.8	20	17.3	24.5
RSTO 25	52	30	15.8	16.5	22.8	18	26
RNA 2206.2RS	62	35	19.8	17.9	25.5	28.5	40.5
RSTO 30	62	38	19.8	22.9	34.5	23.6	33.5
RNA 2207.2RS	72	42	22.7	22.4	35.5	38	54
NA 22/6.2RS	19	6	11.8	12	4.02	3.65	2.55	3.6
NA 22/6.2RSX	19	6	11.8	12	4.02	3.65	2.55	3.6
STO 6 TN	19	6	9.8	10	3.74	4.5	4.25	6.1
STO 6 XTN	19	6	9.8	10	3.74	4.5	4.25	6.1
NA 22/8.2RS	24	8	11.8	12	4.68	4.55	5.3	7.5
NA 22/8.2RSX	24	8	11.8	12	4.68	4.55	5.3	7.5
STO 8 TN	24	8	9.8	10	4.13	5.4	7.5	10.8
STO 8 XTN	24	8	9.8	10	4.13	5.4	7.5	10.8
NA 2200.2RS	30	10	13.8	14	6.6	7.5	12	17.3
NA 2200.2RSX	30	10	13.8	14	6.6	7.5	12	17.3
STO 10	30	10	11.8	12	8.25	8.8	8.5	12.2
STO 10 X	30	10	11.8	12	8.25	8.8	8.5	12.2
NA 2201.2RS	32	12	13.8	14	7.04	8.5	11.6	16.6
NA 2201.2RSX	32	12	13.8	14	7.04	8.5	11.6	16.6
STO 12	32	12	11.8	12	8.8	9.8	8.3	12
STO 12 X	32	12	11.8	12	8.8	9.8	8.3	12
NA 2202.2RS	35	15	13.8	14	7.48	9.3	9.5	13.7
NA 2202.2RSX	35	15	13.8	14	7.48	9.3	9.5	13.7
STO 15	35	15	11.8	12	9.13	10.6	7.1	10
STO 15 X	35	15	11.8	12	9.13	10.6	7.1	10
NA 2203.2RS	40	17	15.8	16	9.52	13.2	15.3	22
NA 2203.2RSX	40	17	15.8	16	9.52	13.2	15.3	22
STO 17	40	17	15.8	16	14.2	17.6	12	17.3
STO 17 X	40	17	15.8	16	14.2	17.6	12	17.3
NA 2204.2RS	47	20	17.8	18	16.1	18	17.6	25.5
NA 2204.2RSX	47	20	17.8	18	16.1	18	17.6	25.5
STO 20	47	20	15.8	16	16.1	21.2	18.6	26.5
STO 20 X	47	20	15.8	16	16.1	21.2	18.6	26.5
NA 2205.2RS	52	25	17.8	18	16.8	20	17.3	24.5
NA 2205.2RSX	52	25	17.8	18	16.8	20	17.3	24.5
STO 25	52	25	15.8	16	16.5	22.8	18	26
STO 25 X	52	25	15.8	16	16.5	22.8	18	26
NA 2206.2RS	62	30	19.8	20	17.9	25.5	28.5	40.5
NA 2206.2RSX	62	30	19.8	20	17.9	25.5	28.5	40.5
STO 30	62	30	19.8	20	22.9	34.5	23.6	33.5
STO 30 X	62	30	19.8	20	22.9	34.5	23.6	33.5
NA 2207.2RS	72	35	22.7	23	22.4	35.5	38	54
NA 2207.2RSX	72	35	22.7	23	22.4	35.5	38	54
STO 35	72	35	19.8	20	24.6	39	36	51
STO 35 X	72	35	19.8	20	24.6	39	36	51
NA 2208.2RS	80	40	22.7	23	27.5	40.5	35.5	51
NA 2208.2RSX	80	40	22.7	23	27.5	40.5	35.5	51
STO 40	80	40	19.8	20	23.8	39	34.5	49
STO 40 X	80	40	19.8	20	23.8	39	34.5	49
NA 2210.2RS	90	50	22.7	23	28.1	43	34.5	50
NATR 5	16	5	11	12	2.86	3	2.7	3.9
NATR 5 PP	16	5	11	12	2.86	3	2.7	3.9
NATR 5 PPX	16	5	11	12	2.86	3	2.7	3.9
NATR 5 X	16	5	11	12	2.86	3	2.7	3.9
NATV 5	16	5	11	12	4.29	6	3.55	5.1
NATV 5 PP	16	5	11	12	4.29	6	3.55	5.1
NATV 5 PPX	16	5	11	12	4.29	6	3.55	5.1
NATR 6	19	6	11	12	3.3	3.8	3.75	5.4
NATR 6 PP	19	6	11	12	3.3	3.8	3.75	5.4
NATR 6 PPX	19	6	11	12	3.3	3.8	3.75	5.4
NATR 6 X	19	6	11	12	3.3	3.8	3.75	5.4
NATV 6	19	6	11	12	4.73	7.35	4.75	6.8
NATV 6 PP	19	6	11	12	4.73	7.35	4.75	6.8
NATV 6 PPX	19	6	11	12	4.73	7.35	4.75	6.8
NATR 8	24	8	14	15	4.57	5.1	6	8.65
NATR 8 PP	24	8	14	15	4.57	5.1	6	8.65
NATR 8 PPX	24	8	14	15	4.57	5.1	6	8.65
NATR 8 X	24	8	14	15	4.57	5.1	6	8.65
NATV 8	24	8	14	15	7.48	11.6	8	11.4
NATV 8 PP	24	8	14	15	7.48	11.6	8	11.4
NATV 8 PPX	24	8	14	15	7.48	11.6	8	11.4
NATR 10	30	10	14	15	6.82	6.4	6	8.65
NATR 10 PP	30	10	14	15	6.82	6.4	6	8.65
NATR 10 PPX	30	10	14	15	6.82	6.4	6	8.65
NATR 10 X	30	10	14	15	6.82	6.4	6	8.65
NATV 10	30	10	14	15	10.1	13.4	8.5	12.2
NATV 10 PP	30	10	14	15	10.1	13.4	8.5	12.2
NATV 10 PPX	30	10	14	15	10.1	13.4	8.5	12.2
NATR 12	32	12	14	15	7.04	6.8	6	8.5
NATR 12 PP	32	12	14	15	7.04	6.8	6	8.5
NATR 12 PPX	32	12	14	15	7.04	6.8	6	8.5
NATR 12 X	32	12	14	15	7.04	6.8	6	8.5
NATV 12	32	12	14	15	10.5	14.3	8.5	12
NATV 12 PP	32	12	14	15	10.5	14.3	8.5	12
NATV 12 PPX	32	12	14	15	10.5	14.3	8.5	12
NATR 15	35	15	18	19	9.52	11.2	7.2	10.4
NATR 15 PP	35	15	18	19	9.52	11.2	7.2	10.4
NATR 15 PPX	35	15	18	19	9.52	11.2	7.2	10.4
NATR 15 X	35	15	18	19	9.52	11.2	7.2	10.4
NATV 15	35	15	18	19	13.8	21.6	10	14.3
NATV 15 PP	35	15	18	19	13.8	21.6	10	14.3
NATV 15 PPX	35	15	18	19	13.8	21.6	10	14.3
NUTR 15 A	35	15	18	19	16.8	17.6	8.65	12.2
NUTR 15 X	35	15	18	19	16.8	17.6	8.65	12.2
PWTR 15.2RS	35	15	18	19	11.9	11.4	8.65	12.5
NATR 17	40	17	20	21	12.5	15	10.2	14.6
NATR 17 PP	40	17	20	21	12.5	15	10.2	14.6
NATR 17 PPX	40	17	20	21	12.5	15	10.2	14.6
NATR 17 X	40	17	20	21	12.5	15	10.2	14.6
NATV 17	40	17	20	21	17.9	28.5	14	20
NATV 17 PP	40	17	20	21	17.9	28.5	14	20
NATV 17 PPX	40	17	20	21	17.9	28.5	14	20
NUTR 17 A	40	17	20	21	19	22	14	20
NUTR 17 X	40	17	20	21	19	22	14	20
PWTR 17.2RS	40	17	20	21	13.8	14.3	13.7	19.6
NUTR 1542 A	42	15	18	19	20.1	23.2	21.6	31
NUTR 1542 X	42	15	18	19	20.1	23.2	21.6	31
PWTR 1542.2RS	42	15	18	19	14.2	15	22	31.5
NATR 20	47	20	24	25	16.8	23.2	19	27
NATR 20 PP	47	20	24	25	16.8	23.2	19	27
NATR 20 PPX	47	20	24	25	16.8	23.2	19	27
NATV 20	47	20	24	25	24.6	45	25.5	36.5
NATV 20 PP	47	20	24	25	24.6	45	25.5	36.5
NATV 20 PPX	47	20	24	25	24.6	45	25.5	36.5
NUTR 1747 A	47	17	20	21	22	27	30	43
NUTR 1747 X	47	17	20	21	22	27	30	43
NUTR 20 A	47	20	24	25	28.6	33.5	17.6	25
NUTR 20 X	47	20	24	25	28.6	33.5	17.6	25
PWTR 1747.2RS	47	17	20	21	15.7	17.6	30	42.5
PWTR 20.2RS	47	20	24	25	22.9	24.5	18.3	26
NATR 25	52	25	24	25	17.6	25	19.3	27.5
NATR 25 PP	52	25	24	25	17.6	25	19.3	27.5
NATR 25 PPX	52	25	24	25	17.6	25	19.3	27.5
NATR 25 X	52	25	24	25	17.6	25	19.3	27.5
NATV 25	52	25	24	25	25.5	48	26	37.5
NATV 25 PP	52	25	24	25	25.5	48	26	37.5
NATV 25 PPX	52	25	24	25	25.5	48	26	37.5
NUTR 2052 A	52	20	24	25	31.9	39	30	42.5
NUTR 2052 X	52	20	24	25	31.9	39	30	42.5
NUTR 25 A	52	25	24	25	29.7	36	18	25.5
NUTR 25 X	52	25	24	25	29.7	36	18	25.5
PWTR 2052.2RS	52	20	24	25	25.5	29	30.5	44
PWTR 25.2RS	52	25	24	25	23.8	26.5	18.6	26.5
NATR 30	62	30	28	29	22	32.5	23.6	34
NATR 30 PP	62	30	28	29	22	32.5	23.6	34
NATR 30 PPX	62	30	28	29	22	32.5	23.6	34
NATV 30	62	30	28	29	31.4	61	31	44
NATV 30 PP	62	30	28	29	31.4	61	31	44
NATV 30 PPX	62	30	28	29	31.4	61	31	44
NUTR 2562 A	62	25	24	25	35.8	48	44	63
NUTR 2562 X	62	25	24	25	35.8	48	44	63
NUTR 30 A	62	30	28	29	41.3	47.5	24	34.5
NUTR 30 X	62	30	28	29	41.3	47.5	24	34.5
PWTR 2562.2RS	62	25	24	25	29.2	36	45	64
PWTR 30.2RS	62	30	28	29	31.9	32.5	20.4	29
NATR 35 PP	72	35	28	29	25.5	41.5	40.5	58.5
NATR 35 PPX	72	35	28	29	25.5	41.5	40.5	58.5
NATV 35 PP	72	35	28	29	35.8	76.5	50	72
NATV 35 PPX	72	35	28	29	35.8	76.5	50	72
NUTR 3072 A	72	30	28	29	48.4	61	53	76.5
NUTR 3072 X	72	30	28	29	48.4	61	53	76.5
NUTR 35 A	72	35	28	29	45.7	57	33.5	47.5
NUTR 35 X	72	35	28	29	45.7	57	33.5	47.5
PWTR 3072.2RS	72	30	28	29	39.6	45	47.5	68
PWTR 35.2RS	72	35	28	29	35.8	40.5	28	40
NATR 40 PP	80	40	30	32	29.7	53	45.5	64
NATR 40 PPX	80	40	30	32	29.7	53	45.5	64
NATV 40 PP	80	40	30	32	40.2	93	55	78
NATV 40 PPX	80	40	30	32	40.2	93	55	78
NUTR 3580 A	80	35	28	29	51.2	68	57	81.5
NUTR 3580 X	80	35	28	29	51.2	68	57	81.5
NUTR 40 A	80	40	30	32	57.2	72	32	45.5
NUTR 40 X	80	40	30	32	57.2	72	32	45.5
PWTR 3580.2RS	80	35	28	29	41.8	50	51	72
PWTR 40.2RS	80	40	30	32	41.8	49	33.5	48
NUTR 45 A	85	45	30	32	58.3	75	32.5	46.5
NUTR 45 X	85	45	30	32	58.3	75	32.5	46.5
PWTR 45.2RS	85	45	30	32	42.9	50	34	48
NATR 50 PP	90	50	30	32	29.2	53	40	56
NATR 50 PPX	90	50	30	32	29.2	53	40	56
NATV 50 PP	90	50	30	32	39.6	96.5	51	73.5
NUTR 4090 A	90	40	30	32	68.2	91.5	63	90
NUTR 4090 X	90	40	30	32	68.2	91.5	63	90
NUTR 50 A	90	50	30	32	58.3	78	32.5	47.5
NUTR 50 X	90	50	30	32	58.3	78	32.5	47.5
PWTR 4090.2RS	90	40	30	32	49.5	62	64	91.5
PWTR 50.2RS	90	50	30	32	42.9	52	34.5	49
NUTR 45100 A	100	45	30	32	73.7	104	80	114
NUTR 45100 X	100	45	30	32	73.7	104	80	114
PWTR 45100.2RS	100	45	30	32	53.9	69.5	81.5	116
NUTR 50110 A	110	50	30	32	78.1	116	98	140
NUTR 50110 X	110	50	30	32	78.1	116	98	140
PWTR 50110.2RS	110	50	30	32	57.2	78	100	143
NNTR 50X130X65.2ZL	130	50	63	65	179	232	224	320
NNTR 55X140X70.2ZL	140	55	68	70	209	275	224	320
NNTR 60X150X75.2ZL	150	60	73	75	238	320	265	375
NNTR 65X160X75.2ZL	160	65	73	75	255	345	285	405
NNTR 70X180X85.2ZL	180	70	83	85	330	455	375	540
NNTR 80X200X90.2ZL	200	80	88	90	391	540	455	640
NNTR 90X220X100.2ZL	220	90	98	100	468	670	480	680
NNTR 100X240X105.2ZL	240	100	103	105	528	780	550	780
NNTR 110X260X115.2ZL	260	110	113	115	627	930	655	950
NNTR 120X290X135.2ZL	290	120	133	135	825	1270	900	1290
NNTR 130X310X146.2ZL	310	130	144	146	952	1460	1040	1500

صفحه اول
قبلی
بعدی
صفحه آخر

بیشتر

کاربردها و موارد استفاده

فلزات
استخراج ، فرآوری مواد معدنی و سیمان
راه آهن
دست زدن به مواد
کشاورزی
ساخت و ساز

ویژگی ها و مزایا

بارهای شعاعی زیاد را در خود جای دهید حلقه بیرونی با دیواره ضخیم بارهای شعاعی زیادی را ممکن می کند ، در حالی که تحریف و تنش های خمشی را کاهش می دهد.
عمر طولانی سطح دوار حلقه بیرونی تاج دار برای کاربردهایی که ممکن است کج شدن حلقه بیرونی نسبت به مسیر رخ دهد یا در مواردی که تنش لبه باید به حداقل برسد ، مفید است.
