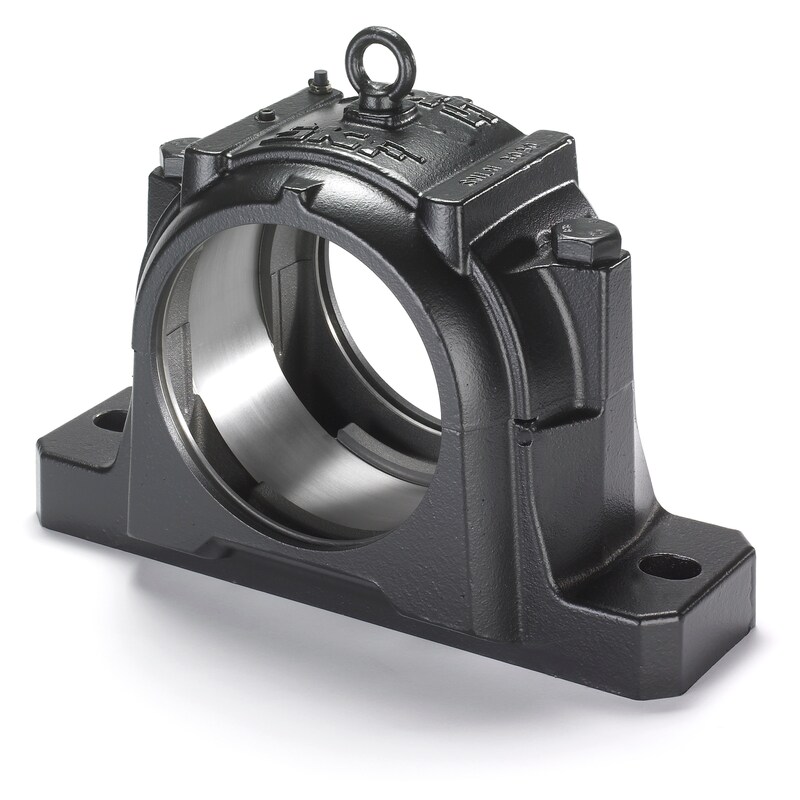

محفظه های بلوک بالش (plummer) SNLN 30 محفظه های مقاوم و همه کاره هستند. آنها برای یاتاقان های سری 30 بعدی طراحی شده اند و همچنین می توانند برخی از بلبرینگ های سری 40 بعدی را برای نصب بر روی یک نشیمن شافت استوانه ای جای دهند. آنها یاتاقانهای ترکیبی را قادر می سازند تا حداکثر عمر مفید را با کاهش نیاز به تعمیر و نگهداری به دست آورند. انواع مختلف مسکن و طرح های مهر و موم در دسترس است ، استفاده از خانه های متناسب را تقریباً غیرضروری می کند و امکان ایجاد مقرون به صرفه بودن تحمل را فراهم می کند.
جزئیات محصول
به فهرست یاتاقانهای تحمل SKF و واحدهای یاطاقان غلتکی مراجعه کنید.
  • نصب آستین آداپتور
  • نصب و راه اندازی سیلندریک
Designations of appropriate componentsShaft diameterPrincipal housing dimensions
WidthHeightCentre heightLength
[]da[mm]A[mm]H[mm]H1[mm]L[mm]
SNLN 3024 + 23024 CCK/W33 + H 3024110160218112380
SNLN 3024 + C 3024 K + H 3024 E110160218112380
SNLN 3026 + 23026 CCK/W33 + H 3026115175242125410
SNLN 3026 + 23026-2CS5K/VT143 + H 3026 E115175242125410
SNLN 3026 + C 3026 K + H 3026115175242125410
SNLN 3028 + 23028 CCK/W33 + H 3028125175270140410
SNLN 3028 + 23028-2CS5K/VT143 + H 3028 E125175270140410
SNLN 3028 + C 3028 K + H 3028 E125175270140410
SNLN 3030 + 23030 CCK/W33 + H 3030135190290150445
SNLN 3030 + 23030-2CS5K/VT143 + H 3030 E135190290150445
SNLN 3030 + C 3030 KV + H 3030135190290150445
SNLN 3032 + 23032 CCK/W33 + H 3032140190297150460
SNLN 3032 + 23032-2CS5K/VT143 + H 3032 E140190297150460
SNLN 3032 + C 3032 K + H 3032 E140190297150460
SNLN 3034 + 23034 CCK/W33 + H 3034150210322160530
SNLN 3034 + 23034-2CS5K/VT143 + H 3034 E150210322160530
SNLN 3034 + C 3034 K + H 3034 E150210322160530
SNLN 3036 + 23036 CCK/W33 + H 3036160225342170550
SNLN 3036 + 23036-2CS5K/VT143 + H 3036 E160225342170550
SNLN 3036 + C 3036 K + H 3036160225342170550
SNLN 3038 + 23038 CCK/W33 + H 3038170235347170550
SNLN 3038 + C 3038 K + H 3038170235347170550
SNLN 3040 + 23040 CCK/W33 + H 3040180240368180610
SNLN 3040 + 23040-2CS5K/VT143 + H 3040180240368180610
SNLN 3040 + C 3040 K + H 3040180240368180610
SNLN 3044 + 23044 CCK/W33 + OH 3044 H200260403200690
SNLN 3044 + 23044-2CS5K/VT143 + OH3044H200260403200690
SNLN 3044 + C 3044 K + OH 3044 H200260403200690
SNLN 3048 + 23048 CCK/W33 + OH 3048 H220270423210720
SNLN 3048 + 23048-2CS5K/VT143 + OH3048HE220270423210720
SNLN 3048 + C 3048 K + OH 3048 H220270423210720
SNLN 3052 + 23052 CCK/W33 + OH 3052 H240290475240820
SNLN 3052 + 23052-2CS5K/VT143 + OH3052HE240290475240820
SNLN 3052 + C 3052 K + OH 3052 H240290475240820
SNLN 3056 + 23056 CCK/W33 + OH 3056 H260300496250860
SNLN 3056 + C 3056 K + OH 3056 H260300496250860
SNLN 3024 + 23024 CC/W33120135160218112380
SNLN 3024 + 23024-2RS5/VT143120135160218112380
SNLN 3024 + 24024 CC/W33120135160218112380
SNLN 3024 + 24024-2CS5/VT143120135160218112380
SNLN 3024 + C 3024120135160218112380
SNLN 3024 + C 4024 V120135160218112380
SNLN 3024 + C 4024-2CS5V/GEM9120135160218112380
SNLN 3026 + 23026 CC/W33130145175242125410
SNLN 3026 + 23026-2CS5/VT143130145175242125410
SNLN 3026 + 24026 CC/W33130145175242125410
SNLN 3026 + 24026-2CS5/VT143130145175242125410
SNLN 3026 + C 3026130145175242125410
SNLN 3026 + C 4026130145175242125410
SNLN 3026 + C 4026-2CS5V/GEM9130145175242125410
SNLN 3028 + 23028 CC/W33140155175270140410
SNLN 3028 + 23028-2CS5/VT143140155175270140410
SNLN 3028 + 24028 CC/W33140155175270140410
SNLN 3028 + 24028-2CS5/VT143140155175270140410
SNLN 3028 + C 3028140155175270140410
SNLN 3028 + C 4028 V140155175270140410
SNLN 3028 + C 4028-2CS5V/GEM9140155175270140410
SNLN 3030 + 23030 CC/W33150165190290150445
SNLN 3030 + 23030-2CS5/VT143150165190290150445
SNLN 3030 + 24030 CC/W33150165190290150445
SNLN 3030 + 24030-2CS5/VT143150165190290150445
SNLN 3030 + C 3030 V150165190290150445
SNLN 3030 + C 4030 V150165190290150445
SNLN 3030 + C 4030-2CS5V/GEM9150165190290150445
SNLN 3032 + 23032 CC/W33160175190297150460
SNLN 3032 + 23032-2CS5/VT143160175190297150460
SNLN 3032 + 24032 CC/W33160175190297150460
SNLN 3032 + 24032-2CS5/VT143160175190297150460
SNLN 3032 + C 3032160175190297150460
SNLN 3032 + C 4032160175190297150460
SNLN 3032 + C 4032-2CS5V/GEM9160175190297150460
SNLN 3034 + 23034 CC/W33170185210322160530
SNLN 3034 + 23034-2CS5/VT143170185210322160530
SNLN 3034 + C 3034170185210322160530
SNLN 3036 + 23036 CC/W33180195225342170550
SNLN 3036 + 23036-2CS5/VT143180195225342170550
SNLN 3036 + C 3036180195225342170550
SNLN 3038 + 23038 CC/W33190205235347170550
SNLN 3038 + C 3038190205235347170550
SNLN 3040 + 23040 CC/W33200215240368180610
SNLN 3040 + 23040-2CS5/VT143200215240368180610
SNLN 3040 + C 3040200215240368180610
SNLN 3044 + 23044 CC/W33220235260403200690
SNLN 3044 + 23044-2CS5/VT143220235260403200690
SNLN 3044 + C 3044220235260403200690
SNLN 3048 + 23048 CC/W33240255270423210720
SNLN 3048 + 23048-2CS5/VT143240255270423210720
SNLN 3048 + C 3048240255270423210720
SNLN 3052 + 23052 CC/W33260275290475240820
SNLN 3052 + 23052-2CS5/VT143260275290475240820
SNLN 3052 + C 3052260275290475240820
SNLN 3056 + 23056 CC/W33280295300496250860
SNLN 3056 + C 3056280295300496250860
