SYJ 3/4 TF
SYJ 3/4 TF

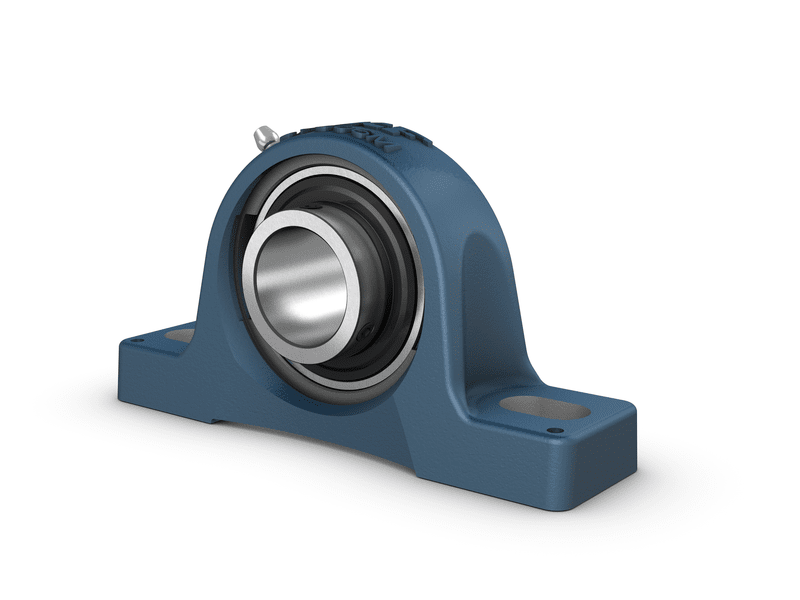

واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
JIS
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals with additional flingers
|
ابعاد
| d |
19.05 mm
|
|
|---|---|---|
| d1 |
≈ 28.2 mm
|
|
| A |
34 mm
|
|
| A1 |
23 mm
|
|
| B |
31 mm
|
|
| B4 |
4.5 mm
|
|
| H |
33.3 mm
|
|
| H1 |
14 mm
|
|
| H2 |
64.5 mm
|
|
| J |
97 mm
|
|
| J |
max. 105 mm
|
|
| J |
min. 89 mm
|
|
| L |
127 mm
|
|
| N |
13 mm
|
|
| N1 |
21 mm
|
|
| s1 |
18.3 mm
|
|
| RG |
1/4-28 UNF
|
|
| R1 |
2 mm
|
|
| Rα |
45 °
|
|
| DN |
6.5 mm
|
|
| SWN |
7 mm
|
|
| GN |
1/4-28 SAE-LT
|
|
| J6 |
118 mm
|
|
| J7 |
12.5 mm
|
|
| N4 |
2 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
12.7 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
6.55 kN
|
| حد بار خستگی | Pu |
0.28 kN
|
| محدود کردن سرعت |
8 500 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
0.57 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
1/4-28 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.175 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
4 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
10 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.375 in
|
محصولات گنجانده شده
| مسکن | SYJ 504 | |
|---|---|---|
| یاتاقان | YAR 204-012-2F |
