NU 318 ECP

NU 318 ECP

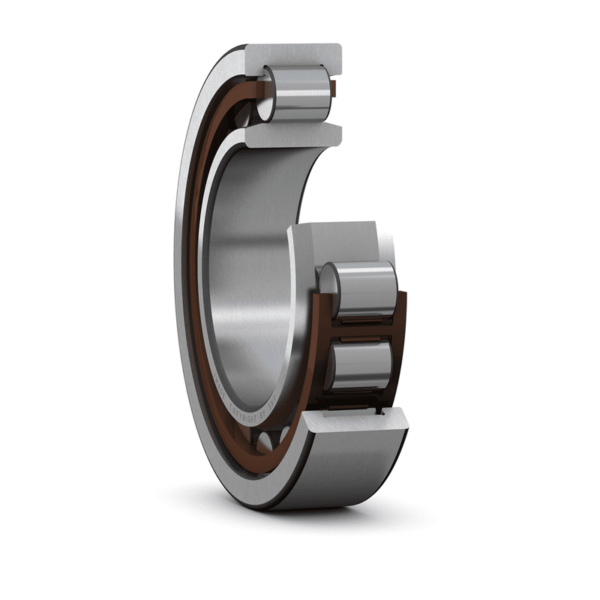

یاطاقان غلتکی استوانه ای ، تک ردیف

جهت سفارش محصول با اسپین بلبرینگ  تماس بگیرید



   09123306585







ابعاد

d
90 mm
D
190 mm
B
43 mm
D1
160.3 mm
F
113.5 mm
r1,2
min. 3 mm
r3,4
min. 3 mm
s
max. 2.5 mm

ابعاد ابوتمنت

da
min. 104 mm
da
max. 110 mm
db
min. 116 mm
Da
max. 175.3 mm
ra
max. 2.5 mm
rb
max. 2.5 mm

داده های محاسبه

رتبه بندی بار اولیه پویا C
365 kN
رتبه بندی بار ثابت استاتیک C0
360 kN
حد بار خستگی Pu
43 kN
سرعت مرجع
3 800 r/min
محدود کردن سرعت
4 500 r/min
ضریب محاسبه kr
0.15
محدود کردن مقدار e
0.2
ضریب بار محوری Y
0.6

جرم

تحمل جرم
5.34 kg

محصولات مرتبط

حلقه زاویه HJ 318 EC
