F2B 207-TF
F2B 207-TF

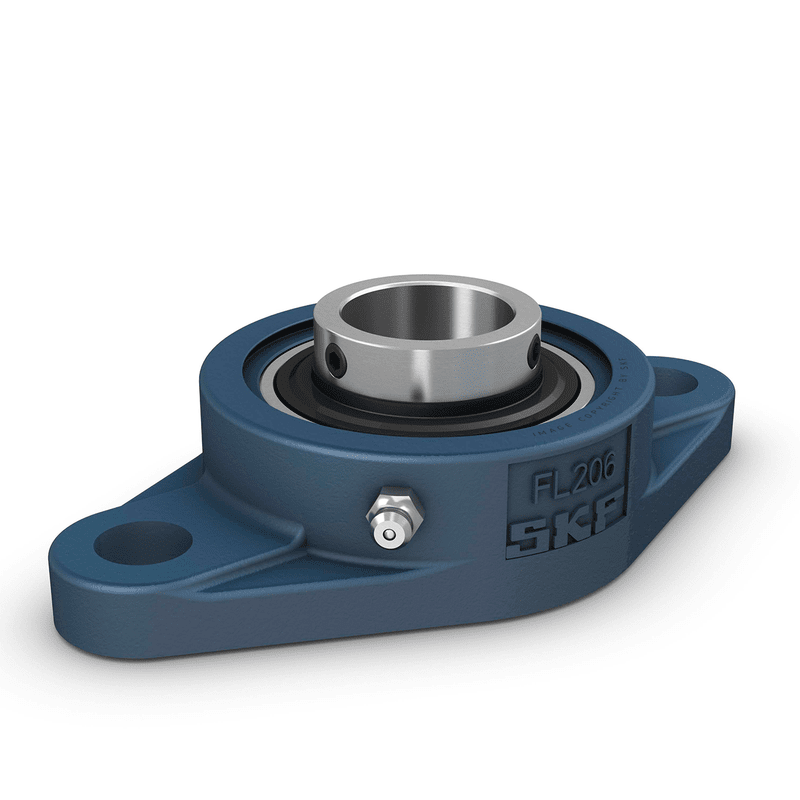

واحد های بلبرینگ فلنجی بیضی شکل
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
North American standard
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals with additional flingers
|
ابعاد
| d |
61.913 mm
|
|
|---|---|---|
| d1 |
≈ 75.64 mm
|
|
| A |
53.2 mm
|
|
| A1 |
20.6 mm
|
|
| A5 |
39 mm
|
|
| B |
65.1 mm
|
|
| B4 |
10 mm
|
|
| Db1 |
138.1 mm
|
|
| H |
235 mm
|
|
| J |
202.1 mm
|
|
| L |
138.1 mm
|
|
| N |
17.46 mm
|
|
| s1 |
39.7 mm
|
|
| T |
73.8 mm
|
|
| RG |
1/8-27 NPT
|
|
| R1 |
38.1 mm
|
|
| Rα |
45 °
|
|
| DN |
6.579 mm
|
|
| SWN |
11.113 mm
|
|
| GN |
1/8-27 NPT
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
52.7 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
36 kN
|
| حد بار خستگی | Pu |
1.53 kN
|
| محدود کردن سرعت |
3 400 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
3.8 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
3/8-24 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
4.763 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
16.5 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
16 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.625 in
|
محصولات گنجانده شده
| مسکن | F2B 512 | |
|---|---|---|
| یاتاقان | YAR 212-207-2F |
محصولات مرتبط
| پوشش پایانی | ECY 212 |
|---|
