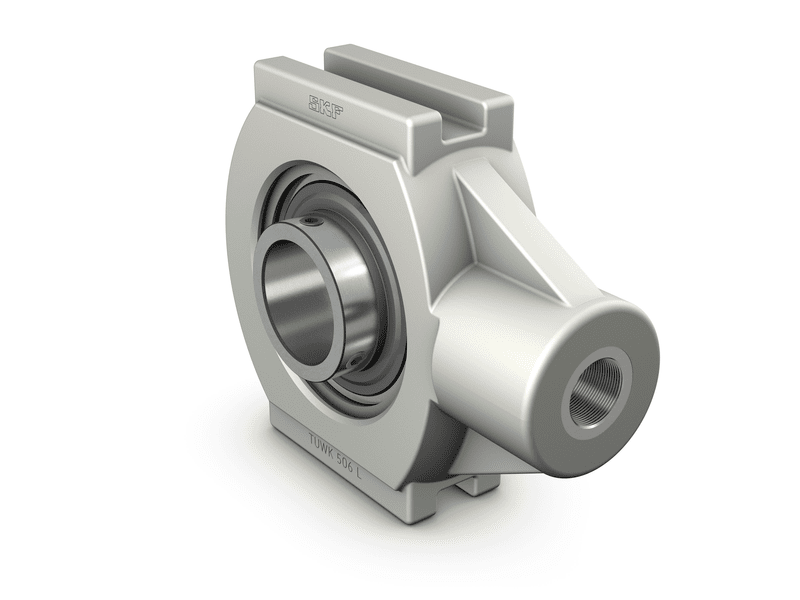

TUWK 1. LTHR
TUWK 1. LTHR
واحد تحمل توپ
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
Not standardized
|
|---|---|
| هدف خاص |
For food and beverage applications
|
| مصالح ساختمانی |
Composite for the SKF Food Line
|
| محلول آب بندی |
Multiple seals
|
ابعاد
| d |
25.4 mm
|
|
|---|---|---|
| d1 |
≈ 33.74 mm
|
|
| A |
27.5 mm
|
|
| A1 |
12 mm
|
|
| A2 |
24.5 mm
|
|
| A5 |
22.2 mm
|
|
| B |
34.1 mm
|
|
| B4 |
5 mm
|
|
| H |
89 mm
|
|
| H1 |
76 mm
|
|
| H2 |
36 mm
|
|
| L |
99 mm
|
|
| L1 |
64 mm
|
|
| L3 |
46 mm
|
|
| G |
M16
|
|
| G1 |
21 mm
|
|
| s1 |
19.8 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
11.9 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
7.8 kN
|
| حد بار خستگی | Pu |
0.335 kN
|
| محدود کردن سرعت |
4 300 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
0.36 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
1/4-28 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.175 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
4 N·m
|
محصولات گنجانده شده
| مسکن | TUWK 505 L | |
|---|---|---|
| یاتاقان | YAR 205-100-2RFGR/HV |
محصولات مرتبط
| پوشش پایانی | ECL 205 |
|---|
