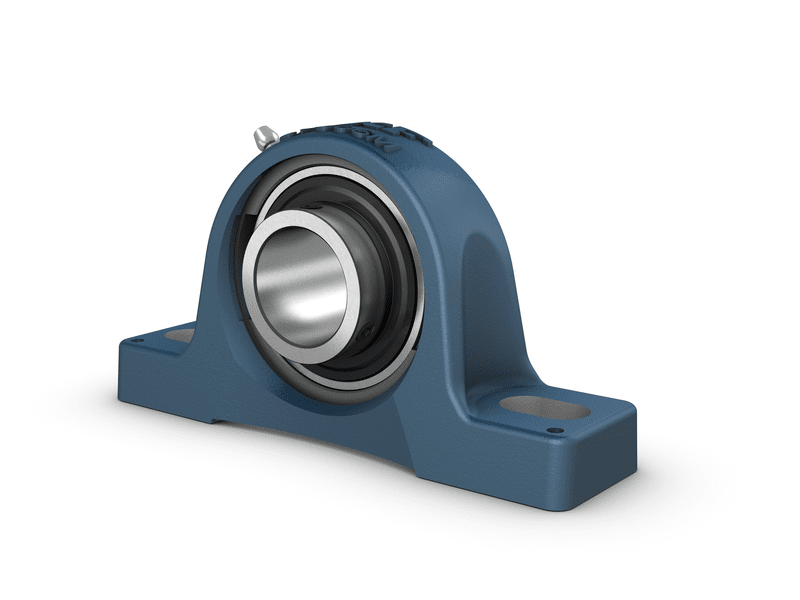

SY 1.1/4 TF
SY 1.1/4 TF
واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
ISO
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals with additional flingers
|
ابعاد
| d |
31.75 mm
|
|
|---|---|---|
| d1 |
≈ 46.1 mm
|
|
| A |
45 mm
|
|
| A1 |
27 mm
|
|
| A5 |
24.5 mm
|
|
| B |
42.9 mm
|
|
| B4 |
6 mm
|
|
| H |
47.6 mm
|
|
| H1 |
19 mm
|
|
| H2 |
93 mm
|
|
| J |
126 mm
|
|
| J |
max. 133 mm
|
|
| J |
min. 119 mm
|
|
| L |
160 mm
|
|
| N |
14 mm
|
|
| N1 |
21 mm
|
|
| s1 |
25.4 mm
|
|
| RG |
1/4-28 UNF
|
|
| R1 |
3 mm
|
|
| Rα |
45 °
|
|
| DN |
6.5 mm
|
|
| SWN |
7 mm
|
|
| GN |
1/4-28 SAE-LT
|
|
| J6 |
146 mm
|
|
| J7 |
15.5 mm
|
|
| N4 |
4 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
25.5 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
15.3 kN
|
| حد بار خستگی | Pu |
0.655 kN
|
| محدود کردن سرعت |
5 300 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
1.55 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
5/16-24 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.969 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
6.5 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
12 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.5 in
|
محصولات گنجانده شده
| مسکن | SY 507 M | |
|---|---|---|
| یاتاقان | YAR 207-104-2F |
محصولات مرتبط
| پوشش پایانی | ECY 207 |
|---|
