NU 2234 ECML
NU 2234 ECML

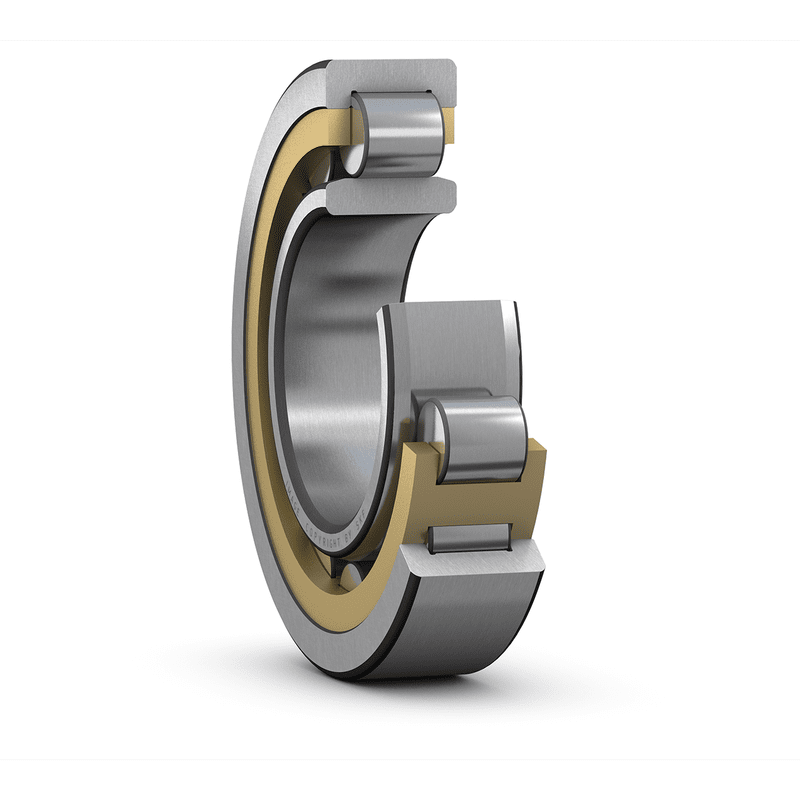

یاطاقان غلتکی استوانه ای ، تک ردیف
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
ابعاد
| d |
170 mm
|
|
|---|---|---|
| D |
310 mm
|
|
| B |
86 mm
|
|
| D1 |
≈ 269.9 mm
|
|
| F |
205 mm
|
|
| r1,2 |
min. 4 mm
|
|
| r3,4 |
min. 4 mm
|
|
| s |
max. 4.2 mm
|
ابعاد ابوتمنت
| da |
min. 187 mm
|
|
|---|---|---|
| da |
max. 201 mm
|
|
| db |
min. 208 mm
|
|
| Da |
max. 292.4 mm
|
|
| ra |
max. 3 mm
|
|
| rb |
max. 3 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
1 060 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
1 340 kN
|
| حد بار خستگی | Pu |
140 kN
|
| سرعت مرجع |
2 200 r/min
|
|
| محدود کردن سرعت |
3 800 r/min
|
|
| ضریب محاسبه | kr |
0.3
|
| محدود کردن مقدار | e |
0.3
|
| ضریب بار محوری | Y |
0.4
|
جرم
| تحمل جرم |
28.1 kg
|
|---|
