مهره هایی را که به کلید راه نیاز دارند قفل کنید

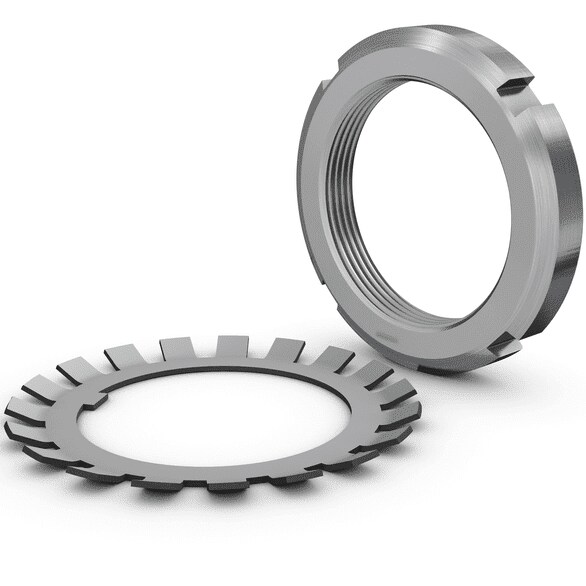

مهره های قفل متریک KM ، KML ، HM .. T با قفل واشر نگهداری می شوند
مهره های قفل متریک HM (E) با گیره قفل نگهداری می شوند
مهره های قفل طرح N و AN اینچ که با واشر قفل نگهداری می شوند
مهره های قفل N اینچ با صفحه قفل نگهداری می شوند
جزئیات محصول

مهره های قفل متری
INCH LOCK NUTS
ماشین های شستشوی قفل متریک
لباسشویی قفل اینچ
قفل کردن گیره ها
قفل کردن صفحات

میلیمتر اینچ

Designation	Thread size	Principal dimensions			Associated products
					Locking device
[]	[mm]	d₃[mm]	B[mm]	G[]	[]
KM 0	10	18	4	M 10x0.75	MB 0
KM 1	12	22	4	M 12x1	MB 1
KM 2	15	25	5	M 15x1	MB 2
KM 3	17	28	5	M 17x1	MB 3
KM 4	20	32	6	M 20x1	MB 4
KM 5	25	38	7	M 25x1.5	MB 5
KM 6	30	45	7	M 30x1.5	MB 6
KM 7	35	52	8	M 35x1.5	MB 7
KM 8	40	58	9	M 40x1.5	MB 8
KM 9	45	65	10	M 45x1.5	MB 9
KM 10	50	70	11	M 50x1.5	MB 10
KM 11	55	75	11	M 55x2	MB 11
KM 12	60	80	11	M 60x2	MB 12
KM 13	65	85	12	M 65x2	MB 13
KM 14	70	92	12	M 70x2	MB 14
KM 15	75	98	13	M 75x2	MB 15
KM 16	80	105	15	M 80x2	MB 16
KM 17	85	110	16	M 85x2	MB 17
KM 18	90	120	16	M 90x2	MB 18
KM 19	95	125	17	M 95x2	MB 19
KM 20	100	130	18	M 100x2	MB 20
KM 21	105	140	18	M 105x2	MB 21
KM 22	110	145	19	M 110x2	MB 22
KM 23	115	150	19	M 115x2	MB 23
KM 24	120	155	20	M 120x2	MB 24
KML 24	120	145	20	M 120x2	MBL 24
KM 25	125	160	21	M 125x2	MB 25
KM 26	130	165	21	M 130x2	MB 26
KML 26	130	155	21	M 130x2	MBL 26
KM 27	135	175	22	M 135x2	MB 27
KM 28	140	180	22	M 140x2	MB 28
KML 28	140	165	22	M 140x2	MBL 28
KM 29	145	190	24	M 145x2	MB 29
KM 30	150	195	24	M 150x2	MB 30
KML 30	150	180	24	M 150x2	MBL 30
KM 31	155	200	25	M 155x3	MB 31
KM 32	160	210	25	M 160x3	MB 32
KML 32	160	190	25	M 160x3	MBL 32
KM 33	165	210	26	M 165x3	MB 33
KM 34	170	220	26	M 170x3	MB 34
KML 34	170	200	26	M 170x3	MBL 34
KM 36	180	230	27	M 180x3	MB 36
KML 36	180	210	27	M 180x3	MBL 36
KM 38	190	240	28	M 190x3	MB 38
KML 38	190	220	28	M 190x3	MBL 38
KM 40	200	250	29	M 200x3	MB 40
KML 40	200	240	29	M 200x3	MBL 40
HM 42 T	206	270	30	Tr 210x4
HM 44 T	216	280	32	Tr 220x4	MB 44
HM 3044	220	260	30	Tr 220x4	MS 3044
HME 3044	220	260	30	Tr 220x4	MS 3044
HM 46 T	226	290	34	Tr 230x4
HM 48 T	236	300	34	Tr 240x4	MB 48
HM 3048	240	290	34	Tr 240x4	MS 3052-48
HME 3048	240	290	34	Tr 240x4	MS 3052-48
HM 50 T	246	320	36	Tr 250x4
HM 52 T	256	330	36	Tr 260x4	MB 52
HM 3052	260	310	34	Tr 260x4	MS 3052-48
HME 3052	260	310	34	Tr 260x4	MS 3052-48
HM 56 T	276	350	38	Tr 280x4	MB 56
HM 3056	280	330	38	Tr 280x4	MS 3056
HM 3060	300	360	42	Tr 300x4	MS 3060
HM 3160	300	380	40	Tr 300x4	MS 3160
HME 3160	300	380	40	Tr 300x4	MS 3160
HM 3064	320	380	42	Tr 320x5	MS 3068-64
HM 3164	320	400	42	Tr 320x5	MS 3164
HM 3068	340	400	45	Tr 340x5	MS 3068-64
HM 3168	340	440	55	Tr 340x5	MS 3172-68
HME 3168	340	440	55	Tr 340x5	MS 3172-68
HM 3072	360	420	45	Tr 360x5	MS 3072
HM 3172	360	460	58	Tr 360x5	MS 3172-68
HME 3072	360	420	45	Tr 360x5	MS 3072
HME 3172	360	460	58	Tr 360x5	MS 3172-68
HM 3076	380	450	48	Tr 380x5	MS 3080-76
HM 3176	380	490	60	Tr 380x5	MS 3176
HME 3076	380	450	48	Tr 380x5	MS 3080-76
HME 3176	380	490	60	Tr 380x5	MS 3176
HM 3080	400	470	52	Tr 400x5	MS 3080-76
HM 3180	400	520	62	Tr 400x5	MS 3184-80
HME 3080	400	470	52	Tr 400x5	MS 3080-76
HME 3180	400	520	62	Tr 400x5	MS 3184-80
HM 3084	420	490	52	Tr 420x5	MS 3084
HM 3184	420	540	70	Tr 420x5	MS 3184-80
HME 3084	420	490	52	Tr 420x5	MS 3084
HM 3088	440	520	60	Tr 440x5	MS 3092-88
HM 3188	440	560	70	Tr 440x5	MS 3192-88
HME 3088	440	520	60	Tr 440x5	MS 3092-88
HME 3188	440	560	70	Tr 440x5	MS 3192-88
HM 3092	460	540	60	Tr 460x5	MS 3092-88
HM 3192	460	580	75	Tr 460x5	MS 3192-88
HME 3192	460	580	75	Tr 460x5	MS 3192-88
HM 3096	480	560	60	Tr 480x5	MS 30/500-96
HM 3196	480	620	75	Tr 480x5	MS 3196
HME 3096	480	560	60	Tr 480x5	MS 30/500-96
HME 3196	480	620	75	Tr 480x5	MS 3196
HM 30/500	500	580	68	Tr 500x5	MS 30/500-96
HM 31/500	500	630	80	Tr 500x5	MS 31/500
HME 30/500	500	580	68	Tr 500x5	MS 30/500-96
HME 31/500	500	630	80	Tr 500x5	MS 31/500
HM 30/530	530	630	68	Tr 530x6	MS 30/600-530
HM 31/530	530	670	80	Tr 530x6	MS 31/530
HME 30/530	530	630	68	Tr 530x6	MS 30/600-530
HM 30/560	560	650	75	Tr 560x6	MS 30/560
HM 31/560	560	710	85	Tr 560x6	MS 31/600-560
HME 30/560	560	650	75	Tr 560x6	MS 30/560
HME 31/560	560	710	85	Tr 560x6	MS 31/600-560
HM 30/600	600	700	75	Tr 600x6	MS 30/600-530
HM 31/600	600	750	85	Tr 600x6	MS 31/600-560
HME 30/600	600	700	75	Tr 600x6	MS 30/600-530
HME 31/600	600	750	85	Tr 600x6	MS 31/600-560
HM 30/630	630	730	75	Tr 630x6	MS 30/630
HM 31/630	630	800	95	Tr 630x6	MS 31/630
HME 30/630	630	730	75	Tr 630x6	MS 30/630
HME 31/630	630	800	95	Tr 630x6	MS 31/630
HM 30/670	670	780	80	Tr 670x6	MS 30/670
HM 31/670	670	850	106	Tr 670x6	MS 31/670
HME 31/670	670	850	106	Tr 670x6	MS 31/670
HM 30/710	710	830	90	Tr 710x7	MS 30/710
HM 31/710	710	900	106	Tr 710x7	MS 31/710
HME 30/710	710	830	90	Tr 710x7	MS 30/710
HME 31/710	710	900	106	Tr 710x7	MS 31/710
HM 30/750	750	870	90	Tr 750x7	MS 30/800-750
HM 31/750	750	950	112	Tr 750x7	MS 31/800-750
HME 30/750	750	870	90	Tr 750x7	MS 30/800-750
HME 31/750	750	950	112	Tr 750x7	MS 31/800-750
HM 30/800	800	920	90	Tr 800x7	MS 30/800-750
HM 31/800	800	1000	112	Tr 800x7	MS 31/800-750
HME 30/800	800	920	90	Tr 800x7	MS 30/800-750
HME 31/800	800	1000	112	Tr 800x7	MS 31/800-750
HM 30/850	850	980	90	Tr 850x7	MS 30/900-850
HM 31/850	850	1060	118	Tr 850x7	MS 31/850
HME 30/850	850	980	90	Tr 850x7	MS 30/900-850
HME 31/850	850	1060	118	Tr 850x7	MS 31/850
HM 30/900	900	1030	100	Tr 900x7	MS 30/900-850
HM 31/900	900	1120	125	Tr 900x7	MS 31/900
HME 30/900	900	1030	100	Tr 900x7	MS 30/900-850
HM 30/950	950	1080	100	Tr 950x8	MS 30/950
HM 31/950	950	1170	125	Tr 950x8	MS 31/950
HME 30/950	950	1080	100	Tr 950x8	MS 30/950
HM 30/1000	1000	1140	100	Tr 1000x8	MS 30/1000
HM 31/1000	1000	1240	125	Tr 1000x8	MS 31/1000
HME 30/1000	1000	1140	100	Tr 1000x8	MS 30/1000
HME 31/1000	1000	1240	125	Tr 1000x8	MS 31/1000
HM 30/1060	1060	1200	100	Tr 1060x8	MS 30/1000
HM 31/1060	1060	1300	125	Tr 1060x8	MS 31/1000
HME 30/1060	1060	1200	100	Tr 1060x8	MS 30/1000
HM 30/1120	1120	1260	100	Tr 1120x8	MS 30/1000
N 00	9.931	32	19.177	5.817	W 00
N 01	11.913	32	22.352	8.204	W 01
N 02	14.884	32	25.527	8.204	W 02
N 03	16.866	32	28.702	8.992	W 03
N 04	19.837	32	35.052	9.779	W 04
N 05	24.613	32	39.827	10.566	W 05
N 06	29.794	18	44.577	10.566	W 06
N 07	34.95	18	52.527	11.379	W 07
N 08	39.7	18	57.277	11.379	W 08
N 09	44.882	18	64.414	11.379	W 09
N 10	49.962	18	68.402	12.954	W 10
N 11	54.788	18	75.54	12.954	W 11
N 12	59.944	18	80.289	13.741	W 12
N 13	64.719	18	85.852	14.554	W 13
N 14	69.875	18	92.202	14.554	W 14
AN 15	74.498	12	98.552	15.342	W 15
AN 16	79.68	12	105.689	15.342	W 16
AN 17	84.836	12	112.039	16.129	W 17
AN 18	89.586	12	118.389	17.729	W 18
AN 19	94.742	12	125.552	18.517	W 19
AN 20	99.517	12	131.902	19.304	W 20
AN 21	104.699	12	138.252	19.304	W 21
AN 22	109.855	12	145.39	20.091	W 22
N 022	109.855	12	135.077	20.091	W 022
AN 24	119.786	12	155.702	20.904	W 24
N 024	119.786	12	144.602	20.904	W 024
AN 26	129.692	12	171.577	22.479	W 26
N 026	129.692	12	155.702	22.479	W 026
AN 28	139.624	12	180.315	24.079	W 28
N 028	139.624	12	165.227	24.079	W 028
AN 30	149.555	12	195.402	24.867	W 30
N 030	149.555	12	181.102	24.867	W 030
AN 32	159.614	8	204.927	26.441	W 32
N 032	159.614	8	190.627	26.441	W 032
AN 34	169.139	8	219.989	27.254	W 34
N 034	169.139	8	200.152	27.254	W 034
AN 36	179.476	8	230.327	28.042	W 36
N 036	179.476	8	209.677	28.042	W 036
AN 38	189.789	8	240.64	28.829	W 38
N 038	189.789	8	220.802	28.829	W 038
AN 40	199.314	8	250.165	30.429	W 40
N 040	199.314	8	239.852	30.429	W 040
N 044	219.151	8	260.477	32.004	W 044
N 44	219.151	8	279.527	32.004	W 44
N 048	239.827	6	290.652	34.392	PL 48
N 052	258.877	6	309.702	35.966	PL 52
N 056	279.502	6	330.327	38.354	PL 56
N 060	299.339	6	360.502	39.954	PL 60
N 064	319.075	6	381.127	42.316	PL 64
N 068	338.811	5	400.177	45.491	PL 68
N 072	359.918	5	419.227	45.491	PL 72
N 076	379.908	5	450.977	48.666	PL 76
N 080	399.923	5	470.027	52.654	PL 80
N 084	419.913	5	490.677	52.654	PL 84
N 088	439.903	5	520.827	60.579	PL 88
N 092	459.918	5	539.877	60.579	PL 92
N 096	479.908	5	560.527	60.579	PL 96
N 500	499.923	5	579.577	68.656	PL 500
N 530	530.022	4	630.377	68.656	PL 530
N 560	560.019	4	649.427	75.006	PL 560
N 600	600.024	4	700.227	75.006	PL 600
N 630	630.022	4	730.377	75.006	PL 630
N 670	670.027	4	779.602	79.756	PL 670
N 710	710.209	3	830.402	90.881	PL 710
N 750	750.214	3	870.077	90.881	PL 750
N 800	800.202	3	920.877	90.881	PL 800
N 850	850.214	3	979.627	90.881	PL 850
N 900	900.201	3	1030.427	100.406	PL 900
N 950	950.214	3	1092.327	100.406	PL 950
MB 0	10	21	1
MB 1	12	25	1
MB 1 A	12	25	1.2
MB 2	15	28	1
MB 2 A	15	28	1.2
MB 3	17	32	1
MB 3 A	17	32	1.2
MB 4	20	36	1
MB 4 A	20	36	1.2
MB 5	25	42	1.25
MB 5 A	25	42	1.8
MB 6	30	49	1.25
MB 6 A	30	49	1.8
MB 7	35	57	1.25
MB 7 A	35	57	1.8
MB 8	40	62	1.25
MB 8 A	40	62	1.8
MB 9	45	69	1.25
MB 9 A	45	69	1.8
MB 10	50	74	1.25
MB 10 A	50	74	1.8
MB 11	55	81	1.5
MB 11 A	55	81	2.5
MB 12	60	86	1.5
MB 12 A	60	86	2.5
MB 13	65	92	1.5
MB 13 A	65	92	2.5
MB 14	70	98	1.5
MB 14 A	70	98	2.5
MB 15	75	104	1.5
MB 15 A	75	104	2.5
MB 16	80	112	1.75
MB 16 A	80	112	2.5
MB 17	85	119	1.75
MB 17 A	85	119	2.5
MB 18	90	126	1.75
MB 18 A	90	126	2.5
MB 19	95	133	1.75
MB 19 A	95	133	2.5
MB 20	100	142	1.75
MB 20 A	100	142	2.5
MB 21	105	145	1.75
MB 22	110	154	1.75
MB 23	115	159	2
MB 24	120	164	2
MBL 24	120	152	2
MB 25	125	170	2
MB 26	130	175	2
MBL 26	130	161	2
MB 27	135	185	2
MB 28	140	192	2
MBL 28	140	172	2
MB 29	145	202	2
MB 30	150	205	2
MBL 30	150	189	2
MB 31	155	212	2.5
MB 32	160	217	2.5
MBL 32	160	199	2.5
MB 33	165	222	2.5
MB 34	170	232	2.5
MBL 34	170	211	2.5
MB 36	180	242	2.5
MBL 36	180	222	2.5
MB 38	190	252	2.5
MBL 38	190	232	2.5
MB 40	200	262	2.5
MBL 40	200	245	2.5
MB 44	220	292	3
MB 48	240	312	3
MB 52	260	342	3
MB 56	280	362	3
W 00	10.312	22.225	0.813
W 01	12.294	25.806	0.813
W 02	15.265	29.362	0.813
W 03	17.247	33.731	0.813
W 04	20.345	38.887	0.813
W 05	25.121	43.663	1.016
W 06	30.302	48.819	1.016
W 07	35.458	57.15	1.016
W 08	40.208	62.713	1.219
W 09	45.517	69.444	1.219
W 10	50.597	74.219	1.219
W 11	55.423	78.969	1.346
W 12	60.96	84.938	1.346
W 13	65.735	90.881	1.346
W 14	70.891	97.231	1.346
W 15	75.514	104.369	1.575
W 16	80.696	111.125	1.575
W 17	86.233	117.475	1.575
W 18	90.983	125.425	2.134
W 19	96.52	132.563	2.134
W 20	101.295	139.7	2.134
W 21	106.477	144.856	2.134
W 022	111.633	144.475	2.921
W 22	111.633	154	2.921
W 024	121.945	157.175	2.921
W 24	121.945	164.313	2.921
W 026	131.851	168.275	2.921
W 26	131.851	178.587	2.921
W 028	141.783	180.188	2.921
W 28	141.783	188.925	2.921
W 030	151.968	196.063	2.921
W 30	151.968	204.8	3.708
W 032	162.281	207.162	2.921
W 32	162.281	214.325	3.708
W 034	171.806	218.288	2.921
W 34	171.806	230.2	3.708
W 036	182.143	228.6	2.921
W 36	182.143	239.725	3.708
W 038	192.456	239.725	2.921
W 38	192.456	250.825	3.708
W 040	202.743	253.213	2.921
W 40	202.743	261.95	3.708
W 044	221.005	264.312	2.921
W 44	221.005	290.525	3.708
MS 3044	20	12	13.5	M 6x12	A 6
MS 3052-48	20	12	17.5	M 8x16	A 8
MS 3148-44	20	12	22.5	M 8x16	A 8
MS 3056	24	12	17.5	M 8x16	A 8
MS 3060	24	12	20.5	M 8x16	A 8
MS 3068-64	24	15	21	M 8x16	A 8
MS 3156-52	24	12	25.5	M 10x20	A 10
MS 3160	24	12	30.5	M 10x20	A 10
MS 3164	24	15	31	M 10x20	A 10
MS 3072	28	15	20	M 8x16	A 8
MS 3080-76	28	15	24	M 10x20	A 10
MS 3172-68	28	15	38	M 12x25	A 12
MS 3084	32	15	24	M 10x20	A 10
MS 3092-88	32	15	28	M 12x25	A 12
MS 3176	32	15	40	M 12x25	A 12
MS 3184-80	32	15	45	M 16x30	A 16
MS 30/500-96	36	15	28	M 12x25	A 12
MS 3192-88	36	15	43	M 16x30	A 16
MS 3196	36	15	53	M 16x30	A 16
MS 30/560	40	21	29	M 16x30	A 16
MS 30/600-530	40	21	34	M 16x30	A 16
MS 31/500	40	15	45	M 16x30	A 16
MS 31/530	40	21	51	M 20x40	A 20
MS 30/630	45	21	34	M 16x30	A 16
MS 30/670	45	21	39	M 16x30	A 16
MS 31/600-560	45	21	54	M 20x40	A 20
MS 30/710	50	21	39	M 16x30	A 16
MS 31/630	50	21	61	M 20x40	A 20
MS 31/670	50	21	66	M 20x40	A 20
MS 30/800-750	55	21	39	M 16x30	A 16
MS 31/710	55	21	69	M 24x50	A 24
MS 30/1000	60	21	51	M 20x40	A 20
MS 30/900-850	60	21	44	M 20x40	A 20
MS 31/800-750	60	21	70	M 24x50	A 24
MS 31/1000	70	21	88	M 24x50	A 24
MS 31/850	70	21	71	M 24x50	A 24
MS 31/900	70	21	76	M 24x50	A 24
MS 31/950	70	21	78	M 24x50	A 24
PL 48	88.9	28.575	3.175
PL 52	95.25	29.362	3.175
PL 56	100.025	29.362	3.175
PL 60	110.338	34.925	3.175
PL 64	115.087	33.325	3.175
PL 68	120.65	31.75	3.175
PL 72	124.612	31.75	3.175
PL 76	138.125	38.1	3.175
PL 80	145.263	37.313	3.175
PL 84	147.625	39.675	3.175
PL 88	158.75	42.062	3.175
PL 92	163.119	42.062	3.175
PL 96	167.488	39.675	3.969
PL 500	173.838	42.875	3.969
PL 530	185.725	53.975	3.969
PL 560	190.5	47.625	3.969
PL 600	203.2	50.8	3.969
PL 630	211.125	53.188	3.969
PL 670	222.25	53.569	3.969
PL 710	233.375	55.575	3.969
PL 750	243.688	55.575	4.763
PL 800	259.563	56.363	4.763
PL 850	277.825	62.713	4.763
PL 900	292.1	61.925	4.763
PL 950	304.8	64.287	4.763

صفحه اول
قبلی
بعدی
صفحه آخر

بیشتر

دانلود ها

کاتالوگ یاطاقان نورد (22.2 مگابایت)

مهره هایی را که به کلید راه نیاز دارند قفل کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

بیشتر

دانلود ها

بازرگانی اسپین بلبرینگ

مهره هایی را که به کلید راه نیاز دارند قفل کنید

فیلتر محصولات کلیک کنید

فیلتر محصولات کلیک کنید

فیلتر محصولات کلیک کنید

فیلتر محصولات کلیک کنید

فیلتر محصولات کلیک کنید

فیلتر محصولات کلیک کنید

بیشتر

دانلود ها

مطالب مرتبط:

بازرگانی اسپین بلبرینگ

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید

فیلتر محصولات
کلیک کنید
