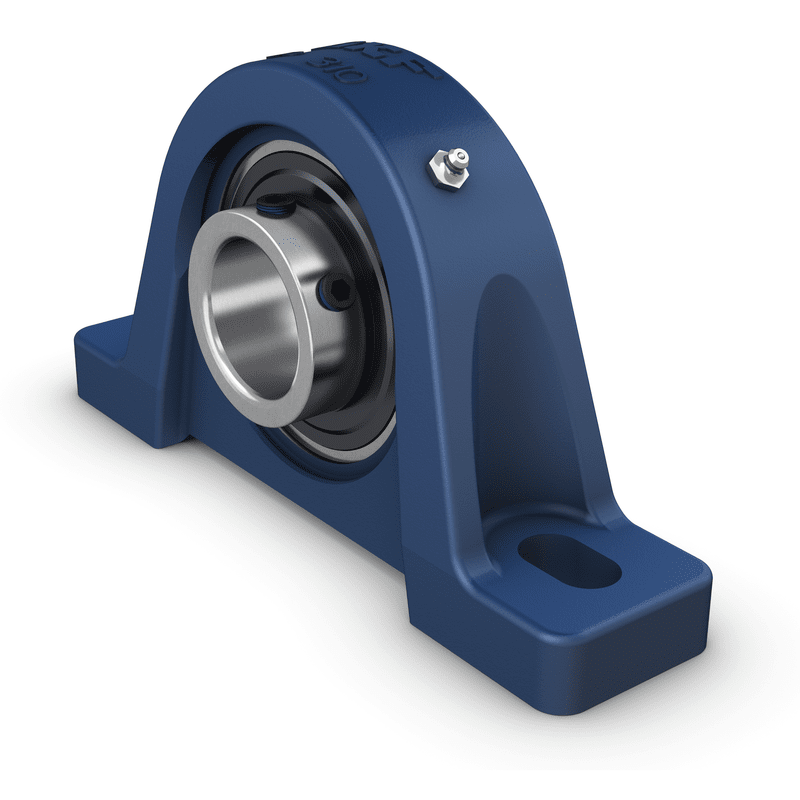

UCP 306
UCP 306
واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
JIS
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals with additional flingers
|
ابعاد
| d |
30 mm
|
|
|---|---|---|
| d1 |
≈ 44.8 mm
|
|
| A |
47 mm
|
|
| A1 |
32 mm
|
|
| B |
43 mm
|
|
| B4 |
6 mm
|
|
| H |
50 mm
|
|
| H1 |
21 mm
|
|
| H2 |
100 mm
|
|
| J |
140 mm
|
|
| J |
max. 142 mm
|
|
| J |
min. 138 mm
|
|
| L |
182 mm
|
|
| N |
17 mm
|
|
| N1 |
19 mm
|
|
| s1 |
26 mm
|
| RG |
1/4-28 UNF
|
|
|---|---|---|
| R1 |
4 mm
|
|
| Rα |
45 °
|
| DN |
6.6 mm
|
|
|---|---|---|
| SWN |
7.94 mm
|
|
| GN |
1/4-28 UNF
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
26.5 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
15 kN
|
| حد بار خستگی | Pu |
0.64 kN
|
| محدود کردن سرعت |
5 300 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
2.15 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
M6x1
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.05 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
4 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
14 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.563 in
|
محصولات گنجانده شده
| مسکن |
P 306/Y
|
|
|---|---|---|
| یاتاقان | UC 306 |
