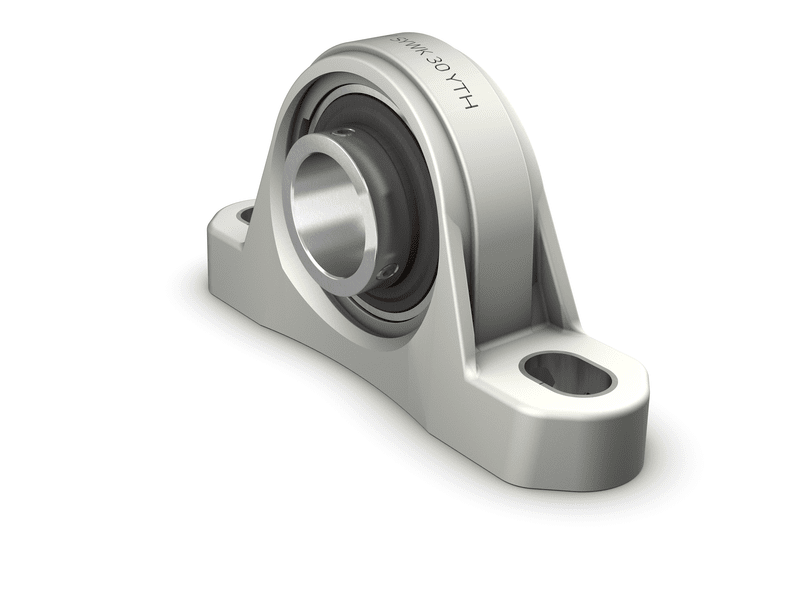

SYWK 1.1/4 AYTA
SYWK 1.1/4 AYTA
واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
ISO
|
|---|---|
| هدف خاص |
For food and beverage applications
|
| مصالح ساختمانی |
Composite for the SKF Food Line
|
| محلول آب بندی |
Multiple seals
|
ابعاد
| d |
31.75 mm
|
|
|---|---|---|
| d1 |
≈ 39.7 mm
|
|
| A |
40 mm
|
|
| A1 |
25 mm
|
|
| A5 |
30.5 mm
|
|
| B |
38.1 mm
|
|
| B4 |
5 mm
|
|
| H |
42.9 mm
|
|
| H1 |
19 mm
|
|
| H2 |
82 mm
|
|
| J |
121 mm
|
|
| J |
max. 128 mm
|
|
| J |
min. 114 mm
|
|
| L |
159 mm
|
|
| N |
14.5 mm
|
|
| N1 |
21.5 mm
|
|
| s1 |
22.2 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
19.5 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
11.2 kN
|
| حد بار خستگی | Pu |
0.475 kN
|
| محدود کردن سرعت |
3 800 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
0.5 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
1/4-28 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.175 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
4 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
12 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.5 in
|
محصولات گنجانده شده
| مسکن | SYWK 506 Y | |
|---|---|---|
| یاتاقان |
YAR 206-104-2RF/VE495
|
محصولات مرتبط
| پوشش پایانی | ECW 206 |
|---|
