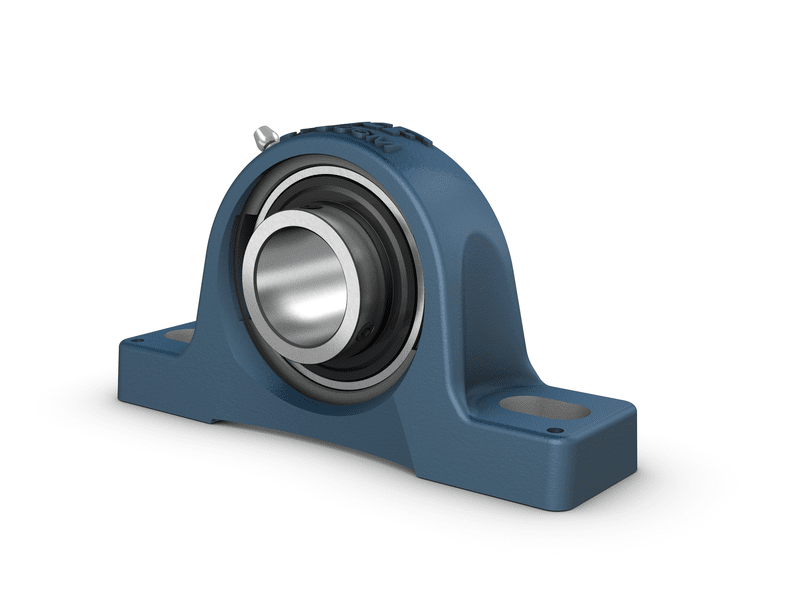

SYJ 90 TF
SYJ 90 TF
واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
JIS
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals with additional flingers
|
ابعاد
| d |
90 mm
|
|
|---|---|---|
| d1 |
≈ 112.5 mm
|
|
| A |
88 mm
|
|
| A1 |
54 mm
|
|
| B |
89 mm
|
|
| B4 |
12 mm
|
|
| H |
101.6 mm
|
|
| H1 |
33 mm
|
|
| H2 |
200.5 mm
|
|
| J |
262 mm
|
|
| J |
max. 270 mm
|
|
| J |
min. 254 mm
|
|
| L |
327 mm
|
|
| N |
27 mm
|
|
| N1 |
35 mm
|
|
| s1 |
54 mm
|
|
| RG |
1/4-28 UNF
|
|
| R1 |
8.5 mm
|
|
| Rα |
45 °
|
|
| DN |
6.5 mm
|
|
| SWN |
7 mm
|
|
| GN |
1/4-28 SAE-LT
|
|
| J6 |
303 mm
|
|
| J7 |
32 mm
|
|
| N4 |
4 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
95.6 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
72 kN
|
| حد بار خستگی | Pu |
2.7 kN
|
| محدود کردن سرعت |
2 000 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
12.6 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
M12x1.5
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
6 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
28.5 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
22 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.875 in
|
محصولات گنجانده شده
| مسکن | SYJ 518 | |
|---|---|---|
| یاتاقان | YAR 218-2F |
