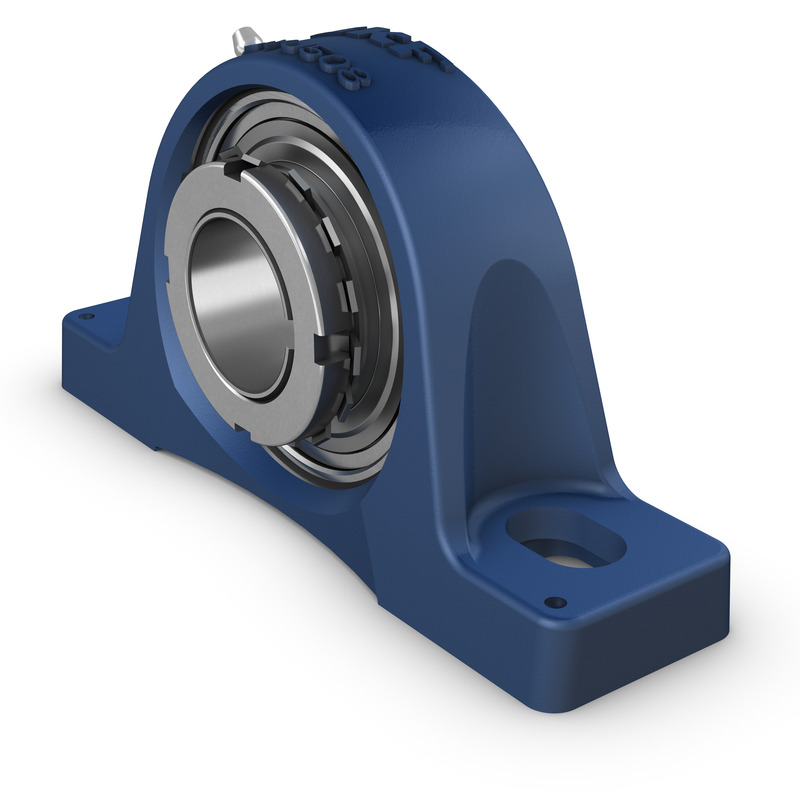

واحد بلبرینگ بلوک بالش
انطباق با استاندارد |
JIS
|
---|---|
هدف خاص |
For material handling applications
|
مصالح ساختمانی |
Cast iron
|
محلول آب بندی |
Standard seals with additional flingers
|
d |
30 mm
|
|
---|---|---|
d1 |
≈ 46.1 mm
|
|
d3 |
52 mm
|
|
A |
46 mm
|
|
A1 |
28 mm
|
|
B1 |
43 mm
|
|
H |
47.6 mm
|
|
H1 |
17 mm
|
|
H2 |
93 mm
|
|
J |
129 mm
|
|
J |
max. 136 mm
|
|
J |
min. 122 mm
|
|
L |
167 mm
|
|
N |
17 mm
|
|
N1 |
24 mm
|
|
s1 |
24.8 mm
|
|
Value specified for s1 is approximate and before the sleeve is driven into the bearing bore (sleeve and inner ring bore at starting position).
|
||
RG |
1/4-28 UNF
|
|
R1 |
3 mm
|
|
Rα |
45 °
|
|
DN |
6.5 mm
|
|
SWN |
7 mm
|
|
GN |
1/4-28 SAE-LT
|
|
J6 |
153 mm
|
|
J7 |
16 mm
|
|
N4 |
4 mm
|
رتبه بندی بار اولیه پویا | C |
25.5 kN
|
---|---|---|
رتبه بندی بار ثابت استاتیک | C0 |
15.3 kN
|
حد بار خستگی | Pu |
0.655 kN
|
محدود کردن سرعت |
5 300 r/min
|
واحد تحمل جرم |
1.35 kg
|
---|
کلید واژه مرتبط |
HN 7
|
|
---|---|---|
زاویه بستن مهره قفل توصیه شده | α |
100 °
|
قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
14 mm
|
قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.563 in
|
مسکن | SYJ 507 | |
---|---|---|
یاتاقان |
YSA 207-2FK
|
آستین آداپتور | H 2307 |
---|
