SYFWR 40 YTHR
SYFWR 40 YTHR

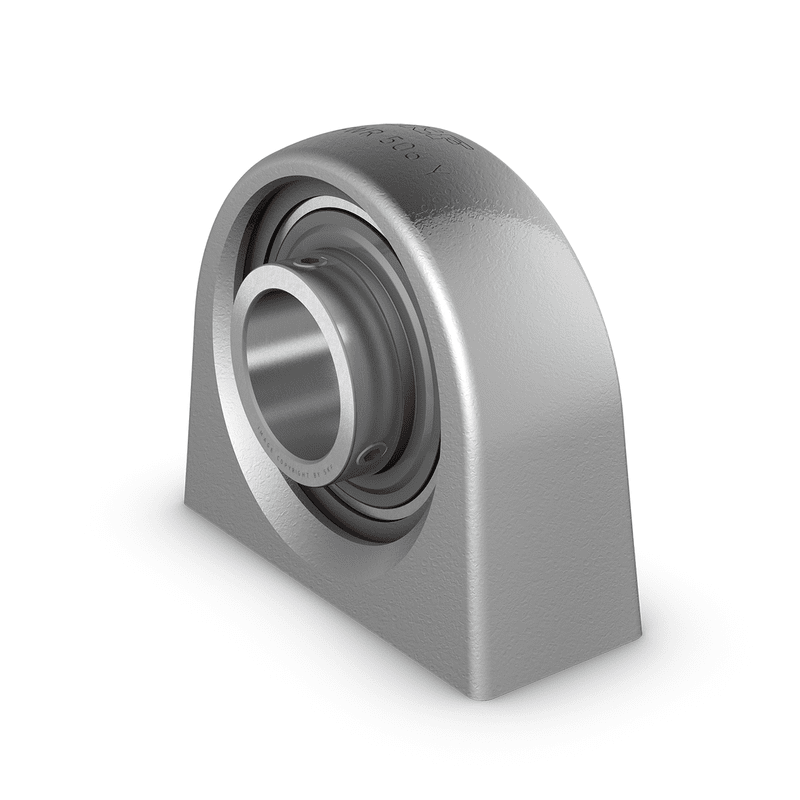

بلوک های بلبرینگ بلوک پایه کوتاه
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
Not standardized
|
|---|---|
| هدف خاص |
For food and beverage applications
|
| مصالح ساختمانی |
Stainless steel
|
| محلول آب بندی |
Multiple seals
|
ابعاد
| d |
40 mm
|
|
|---|---|---|
| d1 |
≈ 51.8 mm
|
|
| A |
41 mm
|
|
| A1 |
33 mm
|
|
| A5 |
31.5 mm
|
|
| B |
49.2 mm
|
|
| B4 |
10 mm
|
|
| H |
49.2 mm
|
|
| H2 |
100 mm
|
|
| J |
88.9 mm
|
|
| L |
114.5 mm
|
|
| s1 |
30.2 mm
|
| RG |
1/4-28 UNF
|
|
|---|---|---|
| R1 |
3.5 mm
|
|
| Rα |
45 °
|
داده های محاسبه
| درجه بارگذاری دینامیکی اساسی | C |
24.7 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
19 kN
|
| حد بار خستگی | Pu |
0.8 kN
|
| محدود کردن سرعت |
2 800 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
1.85 kg
|
|---|
اطلاعات نصب
| نخ برای پیچ و مهره اتصال | G |
M12
|
|---|---|---|
| طول نخ | G1 |
19 mm
|
| پیچ تنظیم کنید | G2 |
M8x1
|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
4 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
6.5 N·m
|
محصولات گنجانده شده
| مسکن |
SYFWR 508 Y
|
|
|---|---|---|
| یاتاقان | YAR 208-2RFGR/HV |
محصولات مرتبط
| پوشش پایانی | ECW 208 |
|---|
