F4BC 104-CPSS-DFH
F4BC 104-CPSS-DFH

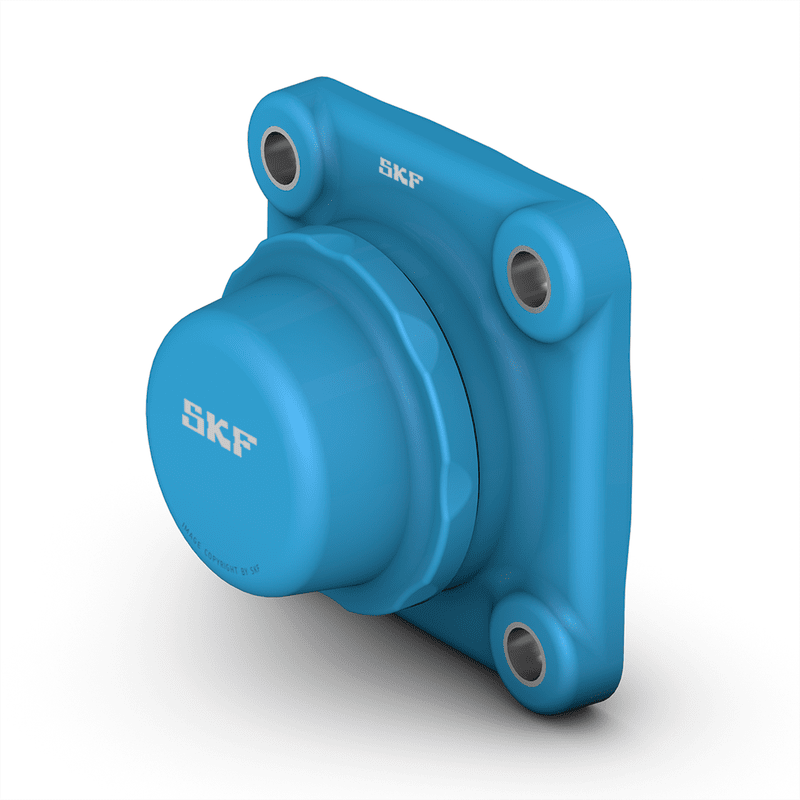

یاتاقانهای توپی فلنج مربعی
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
Not standardized
|
|---|---|
| هدف خاص |
For food and beverage applications
|
| مصالح ساختمانی |
Composite for the SKF Food Line
|
| محلول آب بندی |
Gutter seals and back seal
|
ابعاد
| d |
31.75 mm
|
|
|---|---|---|
| A |
36 mm
|
|
| A1 |
17 mm
|
|
| A5 |
64.6 mm
|
|
| B |
34.9 mm
|
|
| B4 |
6 mm
|
|
| Dc |
82 mm
|
|
| J |
92 mm
|
|
| L |
125 mm
|
|
| N |
14.2 mm
|
|
| s1 |
25.4 mm
|
|
| T |
45.1 mm
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
21.6 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
15.3 kN
|
| حد بار خستگی | Pu |
0.655 kN
|
| محدود کردن سرعت |
3 200 r/min
|
|
| محدود کردن سرعت |
500 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
0.8 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
5/16-24 UNF
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
3.969 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
6.5 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
12 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.5 in
|
محصولات گنجانده شده
| مسکن |
F4BC 507
|
|
|---|---|---|
| یاتاقان |
YAS 207-104-2LP1W/SS
|
|
| پوشش پایانی | ECB 507 | |
| مهر عقب |
ECS 507-104
|
