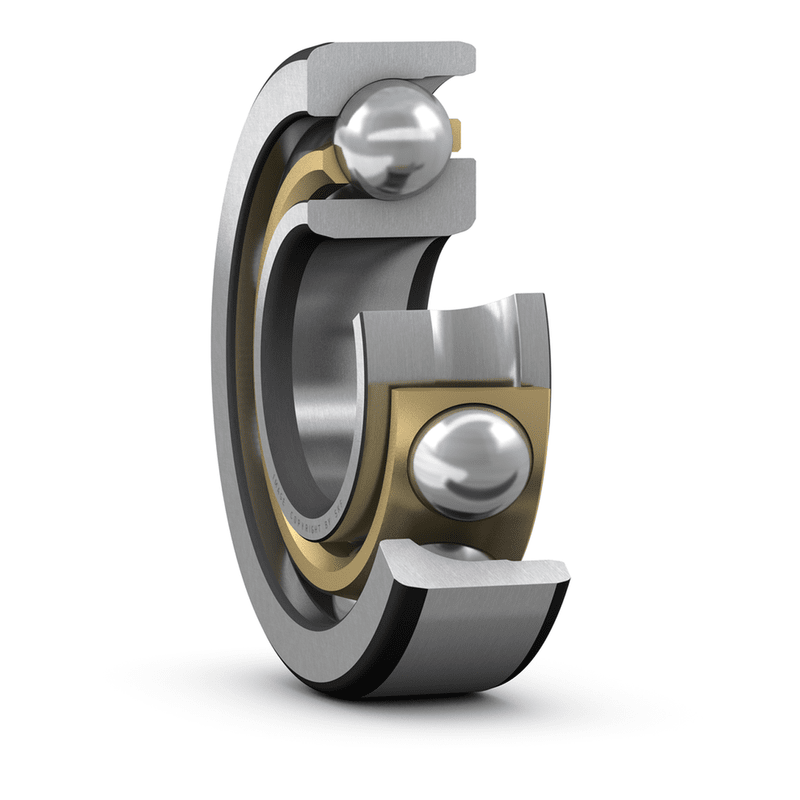

یاطاقان توپ ، زاویه تماس ، تک ردیف
d |
50 mm
|
|
---|---|---|
D |
90 mm
|
|
B |
20 mm
|
|
d1 |
≈ 65.67 mm
|
|
d2 |
≈ 57.65 mm
|
|
D1 |
≈ 75.05 mm
|
|
D5 |
≈ 82.9 mm
|
|
a |
26 mm
|
|
r1,2 |
min. 1.1 mm
|
|
r3,4 |
min. 0.6 mm
|
da |
min. 57 mm
|
|
---|---|---|
Da |
max. 83 mm
|
|
Db |
max. 85.8 mm
|
|
ra |
max. 1 mm
|
|
rb |
max. 0.6 mm
|
رتبه بندی بار اولیه پویا | C |
45.5 kN
|
---|---|---|
رتبه بندی بار ثابت استاتیک | C0 |
35.5 kN
|
حد بار خستگی | Pu |
1.5 kN
|
سرعت مرجع |
9 500 r/min
|
|
محدود کردن سرعت |
14 000 r/min
|
|
ضریب محاسبه | A |
0.006
|
ضریب محاسبه | kr |
0.095
|
ضریب محاسبه | e |
0.68
|
ضریب محاسبه | X |
0.41
|
ضریب محاسبه | Y0 |
0.38
|
ضریب محاسبه | Y2 |
0.87
|
ضریب محاسبه | X |
0.67
|
ضریب محاسبه | Y0 |
0.76
|
ضریب محاسبه | Y1 |
0.92
|
ضریب محاسبه | Y2 |
1.41
|
تحمل جرم |
0.47 kg
|
---|
