موتورهای الکتریکی ، ژنراتورها و تجهیزات مربوطه با عبور جریان الکتریکی از بلبرینگ آنها در معرض خطر هستند. این می تواند به سطوح تماس عناصر نورد و مسیرهای مسابقه در یاتاقانها آسیب برساند (فرسایش الکتریکی) و به سرعت گریس را تخریب کند. یک خطر اضافی در موتورهای الکتریکی و ژنراتورها از جریان های فرکانس بالا ناشی از خازن سرگردان ذاتی ناشی می شود. خطر آسیب در جایی که برنامه از مبدل فرکانس استفاده می کند افزایش می یابد.

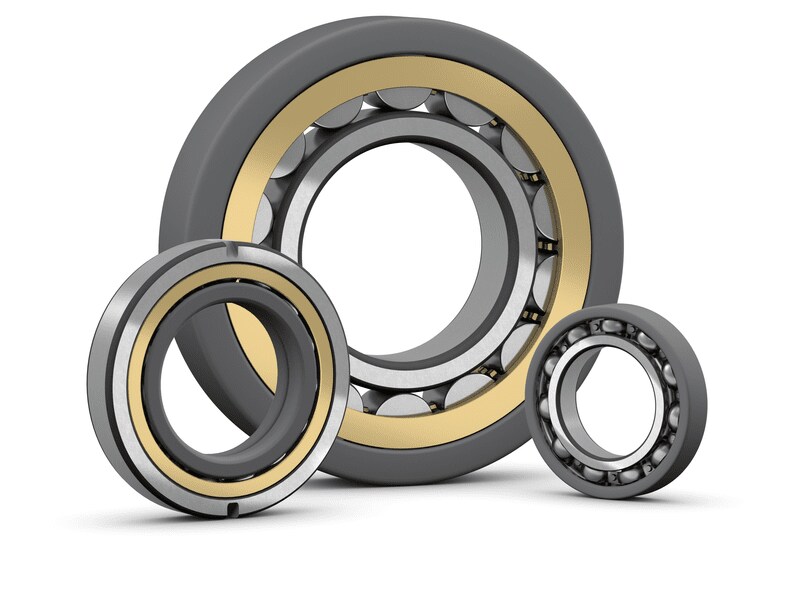

یاتاقان های INSOCOAT برای جلوگیری از عبور جریان الکتریکی از یاتاقان طراحی شده اند. سطوح خارجی حلقه داخلی یا خارجی آنها با استفاده از یک فرآیند اسپری پلاسما پیچیده برای یک کیفیت با کیفیت عالی ، با یک لایه اکسید آلومینیوم عایق پوشانده شده است. این راه حل ها در مقایسه با سایر روش های عایق بندی بسیار مقرون به صرفه هستند.
جزئیات محصول
یاتاقان های INSOCOAT برای جلوگیری از عبور جریان الکتریکی از یاتاقان طراحی شده اند. سطوح خارجی حلقه داخلی یا خارجی آنها با استفاده از یک فرآیند اسپری پلاسما پیچیده برای یک کیفیت با کیفیت عالی ، با یک لایه اکسید آلومینیوم عایق پوشانده شده است. این راه حل ها در مقایسه با سایر روش های عایق بندی بسیار مقرون به صرفه هستند.
جزئیات محصول
- بلبرینگ های عمیق GROOVE
- بلبرینگ های سیلندریک
| Designation | Principal dimensions | Basic load ratings | Speed ratings | ||||
|---|---|---|---|---|---|---|---|
| dynamic | static | Reference speed | Limiting speed | ||||
| [] | d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] |
| 6314 M/C3VL0241 | 70 | 150 | 35 | 104 | 68 | 9500 | 9000 |
| 6314/C3VL0241 | 70 | 150 | 35 | 111 | 68 | 9500 | 6300 |
| 6215/C3VL0241 | 75 | 130 | 25 | 68.9 | 49 | 10000 | 6700 |
| 6315 M/C3VL0241 | 75 | 160 | 37 | 119 | 76.5 | 9000 | 8000 |
| 6315/C3VL0241 | 75 | 160 | 37 | 119 | 76.5 | 9000 | 5600 |
| 6216/C3VL0241 | 80 | 140 | 26 | 72.8 | 55 | 9500 | 6000 |
| 6316 M/C3VL0241 | 80 | 170 | 39 | 130 | 86.5 | 8500 | 7500 |
| 6316/C3VL0241 | 80 | 170 | 39 | 130 | 86.5 | 8500 | 5300 |
| 6217/C3VL0241 | 85 | 150 | 28 | 87.1 | 64 | 9000 | 5600 |
| 6317 M/C3VL0241 | 85 | 180 | 41 | 140 | 96.5 | 8000 | 7500 |
| 6317/C3VL0241 | 85 | 180 | 41 | 140 | 96.5 | 8000 | 5000 |
| 6218/C3VL0241 | 90 | 160 | 30 | 101 | 73.5 | 8500 | 5300 |
| 6318 M/C3VL0241 | 90 | 190 | 43 | 151 | 108 | 7500 | 7000 |
| 6318/C3VL0241 | 90 | 190 | 43 | 151 | 108 | 7500 | 4800 |
| 6219 M/C3VL0241 | 95 | 170 | 32 | 114 | 81.5 | 8000 | 7500 |
| 6219/C3VL0241 | 95 | 170 | 32 | 114 | 81.5 | 8000 | 5000 |
| 6319 M/C3VL0241 | 95 | 200 | 45 | 159 | 118 | 7000 | 6300 |
| 6319/C3VL0241 | 95 | 200 | 45 | 159 | 118 | 7000 | 4500 |
| 6220/C3VL0241 | 100 | 180 | 34 | 127 | 93 | 7500 | 4800 |
| 6320 M/C3VL0241 | 100 | 215 | 47 | 182 | 140 | 6700 | 6000 |
| 6320/C3VL0241 | 100 | 215 | 47 | 182 | 140 | 6700 | 4300 |
| 6222 M/C3VL0241 | 110 | 200 | 38 | 151 | 118 | 6700 | 6300 |
| 6222/C3VL0241 | 110 | 200 | 38 | 151 | 118 | 6700 | 4300 |
| 6322 M/C3VL0241 | 110 | 240 | 50 | 216 | 180 | 6000 | 5300 |
| 6322/C3VL0241 | 110 | 240 | 50 | 216 | 180 | 6000 | 3800 |
| 6224/C3VL0241 | 120 | 215 | 40 | 153 | 118 | 6300 | 4000 |
| 6324 M/C3VL2071 | 120 | 260 | 55 | 216 | 186 | 5600 | 5000 |
| 6324/C3VL2071 | 120 | 260 | 55 | 216 | 186 | 5600 | 3400 |
| 6226/C3VL2071 | 130 | 230 | 40 | 156 | 132 | 5600 | 3600 |
| 6326 M/C3VL2071 | 130 | 280 | 58 | 242 | 216 | 5000 | 4500 |
| 6326/C3VL2071 | 130 | 280 | 58 | 242 | 216 | 5000 | 3200 |
| 6228/C3VL2071 | 140 | 250 | 42 | 174 | 150 | 5300 | 3400 |
| 6328 M/C3VL2071 | 140 | 300 | 62 | 265 | 245 | 4800 | 4300 |
| 6328/C3VL2071 | 140 | 300 | 62 | 265 | 245 | 4800 | 3000 |
| 6230/C3VL2071 | 150 | 270 | 45 | 186 | 166 | 5000 | 3200 |
| 6330/C3VL2071 | 150 | 320 | 65 | 286 | 285 | 4300 | 2800 |
| 6332 M/C3VL2071 | 160 | 340 | 68 | 291 | 285 | 4000 | 3800 |
| 6334 M/C3VL2071 | 170 | 360 | 72 | 332 | 340 | 3800 | 3400 |
| 6336 M/C3VL2071 | 180 | 380 | 75 | 371 | 405 | 3600 | 3200 |
| NU 1010 ECP/C3VL0241 | 50 | 80 | 16 | 46.8 | 56 | 9500 | 9500 |
| NU 210 ECM/C3VL0241 | 50 | 90 | 20 | 73.5 | 69.5 | 8500 | 9000 |
| NU 310 ECM/C3VL0241 | 50 | 110 | 27 | 127 | 112 | 6700 | 8000 |
| NU 1011 ECML/C3VL0241 | 55 | 90 | 18 | 57.2 | 69.5 | 8500 | 13000 |
| NU 1011 ECP/C3VL0241 | 55 | 90 | 18 | 57.2 | 69.5 | 8500 | 8500 |
| NU 211 ECM/C3VL0241 | 55 | 100 | 21 | 96.5 | 95 | 7500 | 8000 |
| NU 311 ECM/C3VL0241 | 55 | 120 | 29 | 156 | 143 | 6000 | 7000 |
| NU 1012 ECP/C3VL0241 | 60 | 95 | 18 | 58.3 | 73.5 | 8000 | 8000 |
| NU 1012 ML/C3VL0241 | 60 | 95 | 18 | 37.4 | 44 | 8000 | 13000 |
| NU 212 ECM/C3VL0241 | 60 | 110 | 22 | 108 | 102 | 6700 | 7500 |
| NU 312 ECM/C3VL0241 | 60 | 130 | 31 | 173 | 160 | 5600 | 6700 |
| NU 1013 ECP/C3VL0241 | 65 | 100 | 18 | 62.7 | 81.5 | 7500 | 7500 |
| NU 213 ECM/C3VL0241 | 65 | 120 | 23 | 122 | 118 | 6300 | 6700 |
| NU 313 ECM/C3VL0241 | 65 | 140 | 33 | 212 | 196 | 5300 | 6000 |
| NU 1014 ECM/C3VL0241 | 70 | 110 | 20 | 76.5 | 93 | 7000 | 7000 |
| NU 1014 ECP/C3VL0241 | 70 | 110 | 20 | 76.5 | 93 | 7000 | 7000 |
| NU 214 ECM/C3VL0241 | 70 | 125 | 24 | 137 | 137 | 6000 | 6300 |
| NU 314 ECM/C3VL0241 | 70 | 150 | 35 | 236 | 228 | 4800 | 5600 |
| NU 1015 M/C3VL0241 | 75 | 115 | 20 | 58.3 | 71 | 6700 | 6700 |
| NU 215 ECM/C3VL0241 | 75 | 130 | 25 | 150 | 156 | 5600 | 6000 |
| NU 315 ECM/C3VL0241 | 75 | 160 | 37 | 280 | 265 | 4500 | 5300 |
| NU 315 ECP/VL0241 | 75 | 160 | 37 | 280 | 265 | 4500 | 5300 |
| NU 1016 ECM/C3VL0241 | 80 | 125 | 22 | 99 | 127 | 6000 | 6000 |
| NU 216 ECM/C3VL0241 | 80 | 140 | 26 | 160 | 166 | 5300 | 5600 |
| NU 316 ECM/C3VL0241 | 80 | 170 | 39 | 300 | 290 | 4300 | 5000 |
| NU 1017 M/C3VL0241 | 85 | 130 | 22 | 68.2 | 86.5 | 6000 | 6000 |
| NU 217 ECM/C3VL0241 | 85 | 150 | 28 | 190 | 200 | 4800 | 5300 |
| NU 317 ECM/C3VL0241 | 85 | 180 | 41 | 340 | 335 | 4000 | 4800 |
| NU 1018 M/C3VL0241 | 90 | 140 | 24 | 80.9 | 104 | 5600 | 5600 |
| NU 218 ECM/C3VL0241 | 90 | 160 | 30 | 208 | 220 | 4500 | 5000 |
| NU 318 ECM/C3VL0241 | 90 | 190 | 43 | 365 | 360 | 3800 | 4500 |
| NU 1019 ML/C3VL0241 | 95 | 145 | 24 | 84.2 | 110 | 5300 | 5300 |
| NU 219 ECM/C3VL0241 | 95 | 170 | 32 | 255 | 265 | 4300 | 4800 |
| NU 319 ECM/C3VL0241 | 95 | 200 | 45 | 390 | 390 | 3600 | 4300 |
| NU 1020 M/C3VL0241 | 100 | 150 | 24 | 85.8 | 114 | 5000 | 5000 |
| NU 220 ECM/C3VL0241 | 100 | 180 | 34 | 285 | 305 | 4000 | 4500 |
| NU 320 ECM/C3VL0241 | 100 | 215 | 47 | 450 | 440 | 3200 | 3800 |
| NU 1022 M/C3VL0241 | 110 | 170 | 28 | 128 | 166 | 4800 | 4800 |
| NU 222 ECM/C3VL0241 | 110 | 200 | 38 | 335 | 365 | 3600 | 4000 |
| NU 322 ECM/C3VL0241 | 110 | 240 | 50 | 530 | 540 | 3000 | 3400 |
| NU 1024 M/C3VL2071 | 120 | 180 | 28 | 134 | 183 | 4000 | 4000 |
| NU 224 ECM/C3VL0241 | 120 | 215 | 40 | 390 | 430 | 3400 | 3600 |
| NU 324 ECM/C3VL0241 | 120 | 260 | 55 | 610 | 620 | 2800 | 3200 |
| NU 1026 M/C3VL2071 | 130 | 200 | 33 | 165 | 224 | 3800 | 3800 |
| NU 226 ECM/C3VL2071 | 130 | 230 | 40 | 415 | 455 | 3200 | 3400 |
| NU 326 ECM/C3VL2071 | 130 | 280 | 58 | 720 | 750 | 2400 | 3000 |
| NU 1028 M/C3VL2071 | 140 | 210 | 33 | 172 | 245 | 3600 | 3600 |
| NU 228 ECM/C3VL2071 | 140 | 250 | 42 | 450 | 510 | 2800 | 3200 |
| NU 328 ECM/C3VL2071 | 140 | 300 | 62 | 780 | 830 | 2400 | 2800 |
| NU 1030 M/C3VL2071 | 150 | 225 | 35 | 194 | 275 | 3200 | 3200 |
| NU 230 ECM/C3VL2071 | 150 | 270 | 45 | 510 | 600 | 2600 | 2800 |
| NU 330 ECM/C3VL2071 | 150 | 320 | 65 | 900 | 965 | 2200 | 2600 |
- صفحه اول
- قبلی
- بعدی
- صفحه آخر
بیشتر
کاربردها و موارد استفاده
- راه آهن
- موتورهای الکتریکی و ژنراتورها
- انرژی باد
- ساخت و ساز
- پمپ های صنعتی
ویژگی ها و مزایا
- محافظت در برابر فرسایش الکتریکی
با خواص عایق بندی شده در یاتاقان ، یاتاقانهای INSOCOAT می توانند با از بین بردن عملاً مشکل فرسایش الکتریکی ، قابلیت اطمینان را افزایش داده و زمان کارکرد دستگاه را افزایش دهند. - مقاومت الکتریکی بالا
پوشش اکسید آلومینیوم حداقل مقاومت الکتریکی 200 MΩ را ایجاد می کند و می تواند در برابر ولتاژهای 3000 V DC مقاومت کند. - عملکرد الکتریکی مداوم
پوشش های اسپری پلاسما به طور معمول رطوبت ساز هستند و بنابراین در برابر نفوذ ناشی از تراکم آسیب پذیر هستند. برای محافظت در برابر این اثر ، یاتاقان های INSOCOAT با یک درزگیر منحصر به فرد درمان می شوند.
