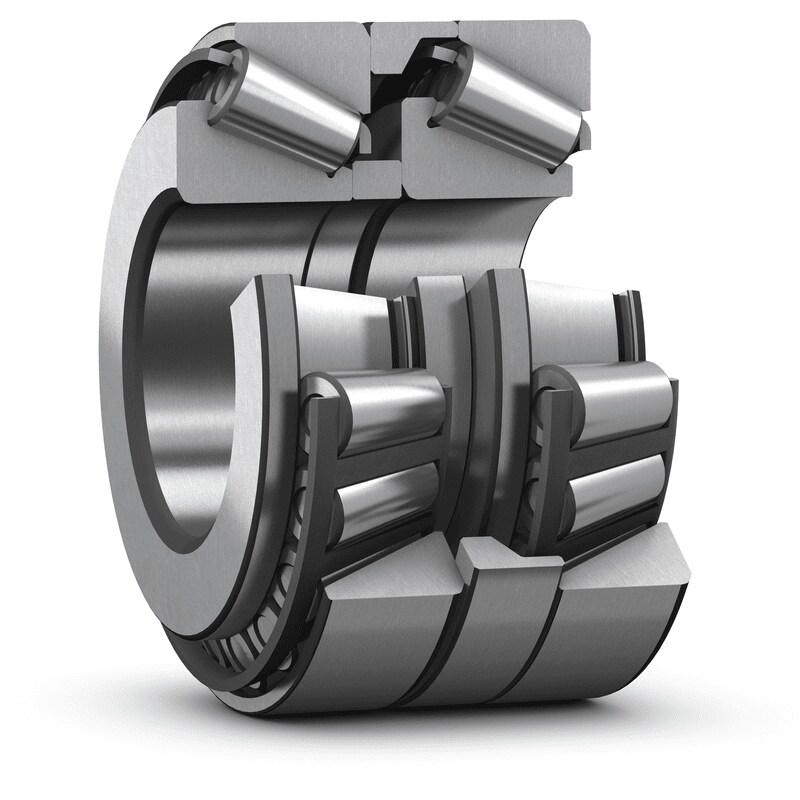

مجموعه SKF یاطاقان غلتکی مخروطی تک ردیف (شکل 1) بر اساس اندازه های مشهور یاطاقان غلتکی مخروطی تک ردیف است. بسته به نیاز برنامه ، یاطاقان غلتکی مخروطی همسان در طرح ها و انواع مختلف موجود است:
یاتاقانهای همسان به صورت رو در رو مرتب شده اند
یاطاقان ched های مطابق مرتب پشت به پشت
یاتاقانهای مطابق ترتیب داده شده
طراحی اصلی و یاطاقان SKF Explorer
یاتاقانهای مطابق ذکر شده در جداول محصول ، مجموعه اصلی SKF را تشکیل می دهند. SKF می تواند سایر بلبرینگ های همسان را نیز در صورت درخواست تأمین کند.
جزئیات محصول
  • رو در رو
  • بازگشت به عقب
DesignationPrincipal dimensionsBasic load ratingsSpeed ratings
dynamicstaticReference speedLimiting speed
[]d[mm]D[mm]T[mm]C[kN]C0[kN][r/min][r/min]
31305/DF256236.579.980670011000
31306/DF307241.510010056009500
30307/DF358045.515215060009000
32010 X/DF50804012917653008000
30311/DF551206330232538005600
31311/DF551206325627534005600
32014 X/DF701105021430538005600
33014/DF701106227340038005600
31315/DF751608043849024004300
33015/DF751156228645536005300
33015/DFC240751156228645536005300
32016 X/DF801255828843032005000
32216/DF8014070.539149030004500
33116/DF801307437956032004800
31317/DF851808951057022003800
32017 X/DF851305829345032004800
31318/DF901909348663019003400
32018 X/DF901406435654030004300
32218/DF901608552968026004000
31319/DF952009953971018003400
32219/DF951709159778026003800
30220/DF1001807452164024003600
31320 X/DF10021511368593017003000
32020 X/DF1001506435956026004000
32220/DF1001809866888024003600
32021 X/DF1051607042667026003800
31322 X/DF110240126841116015002800
32022 X/DF1101707649478024003600
32022 X/DFC2001101707649478024003600
32222/DF110200112842114022003200
33122/DF110180112781125022003400
30224/DF1202158771691520003000
31324 X/DF120260136992140014002400
32024 X/DF1201807651383022003400
32224/DF120215123983140020003000
32324/DF1202601811466224016002600
33024/DF12018096611108022003400
31326 X/DF1302801441110156013002400
32226/DF130230135.51012166016002800
32926/DF1301806442073522003200
30228/DF14025091.5773114015002600
31328 X/DF1403001541264180012002200
32028 X/DF14021090692116019002800
32228/DF140250143.51185200015002600
30230/DF15027098781112014002400
31330 X/DF1503201641427204011002000
32030 X/DF15022596782132018002600
32230/DF1502701541341228014002400
30232/DF160290104971146013002200
32032 X/DF160240102912156016002400
32232/DF1602901681602280013002200
32034 X/DF1702601141071183015002200
32234/DF1703101821843325012002000
30236/DF1803201141079163012002000
32036 X/DF1802801281360232014002200
32236/DF1803201821833325011001900
32936/DF18025090746146015002200
32038 X/DF1902901281381240013002000
32938/DF19026090760153014002200
32040 X/DF2003101401372275011001900
32240/DF2003602082229400010001700
32044 X/DF2203401521637335010001700
32244/DF220400228294954009001500
32944/DF2203001021030200012001900
32048 X/DF240360152169535509501600
32248/DF240440254328967008001300
32052 X/DF260400174212744008501400
32252/DF260480274401373507501200
32056 X/DF280420174220847508001300
32256/DF280500274241078007001200
32060 X/DF300460200281860007501200
32064 X/DF320480200285262007001100
32964/DF320440152198246507501200
32968/DF340460152199548007001200
32972/DF360480152204351006701100
33207T64/DB35726417821263009500
30308T72/DB40907218219053008000
32008T41.5 X/DB406841.511114363009500
32010T50 X/DB50805012917653008000
33111T88/DB55958823231045006700
30212T53/DB601105320722840006000
32012T65 X/DB60956517324543006700
32013T53 X/DB651005317625540006000
33013T60/DB651006020431040006300
30214T59/DB701255926731034005300
30215T70/DB751307029335534005000
32216T78/DB801407839149030004500
32219T105/DB9517010559778026003800
30220T100/DB10018010052164024003600
32220T107/DB10018010766888024003600
33020T88/DB1001508847776528004000
31322T140 X/DB110240140841116015002800
32022T84 X/DB1101708449478024003600
32222T122/DB110200122842114022003200
30224T133/DB12021513371691520003000
32026T102 X/DB130200102666108020003000
32226T142/DB1302301421012166016002800
30230T168/DB150270168781112014002400
32030T112 X/DB150225112782132018002600
32232T179/DB1602901791602280013002200
32036T138 X/DB1802801381360232014002200
32936T103/DB180250103746146015002200
32938T102/DB190260102760153014002200
32240T228/DB2003602282229400010001700
32244T248/DB220400248294954009001500
32048T164 X/DB240360164169535509501600
32052T189 X/DB260400189212744008501400
  • صفحه اول
  • قبلی
  • صفحه آخر

بیشتر


ویژگی ها و مزایا
  • ظرفیت حمل بار بالا
    بسته به نوع طراحی ، یاتاقانهای همسان برای بارهای شعاعی و محوری سنگین مناسب هستند. ظرفیت باربری محوری یاطاقان غلتکی مخروطی با افزایش زاویه تماس α افزایش می یابد. اندازه زاویه تماس که معمولاً بین 10 تا 30 درجه است ، مربوط به ضریب محاسبه e (از جداول محصول) است: هرچه مقدار e بزرگتر باشد ، زاویه تماس بزرگتر است.
  • بارهای محوری در هر دو جهت
    بسته به نوع طراحی ، یاتاقانهای همسان می توانند شافت را به صورت محوری در هر دو جهت با فاصله محوری یا پیش بارگیری مشخص قرار دهند.
  • سختی زیاد
    بسته به نوع طراحی ، یاطاقان mat های مطابق می توانند یک ترتیب تحمل نسبتاً سخت داشته باشند.
  • به صورت مجموعه تحویل داده شده است
    یاطاقان و فاصله (های) حلقه در تولید مطابقت دارند ، به صورت یک مجموعه تحویل داده می شوند و آماده سوار شدن هستند.
  • اصطکاک کم
    خطوط فرافکنی مسیرهای مسابقه هر یاتاقان در یک نقطه مشترک در محور تحمل (نقطه اوج A ، شکل 2) به هم می رسند تا یک عمل غلتکی واقعی و در نتیجه لحظات اصطکاک کم در حین کار ایجاد کنند.
    طراحی بهینه شده غلتک و پایان سطح آن در فلنج (شکل 3) از هر یاتاقان باعث تشکیل فیلم روان کننده می شود و در نتیجه اصطکاک کمتری ایجاد می شود. این امر همچنین باعث کاهش گرمای اصطکاکی و سایش فلنج می شود. علاوه بر این ، یاتاقان ها می توانند پیش بارگیری را بهتر حفظ کرده و در کاهش سطح صدا کار کنند.
  • عمر طولانی
    پروفیل های مسیر تاج دار یاتاقان های طراحی پایه و پروفیل های مسیر لگاریتمی مسیرهای یاتاقان SKF Explorer توزیع بار در امتداد سطوح تماس را بهینه می کنند ، قله های تنش را در انتهای غلتک کاهش می دهند (شکل 4) ، و حساسیت به عدم تغییر جهت و انحراف شافت را در مقایسه با کاهش می دهد. پروفیل های مسابقه مستقیم مستقیم (شکل 5).
  • قابلیت اطمینان عملیاتی پیشرفته
    اتمام سطح بهینه شده روی سطح تماس غلطک ها و مسیرهای مسابقه از تشکیل یک فیلم روان کننده هیدرودینامیکی پشتیبانی می کند.
  • سازگاری پروفیل و اندازه غلتک
    غلتک های گنجانیده شده در یاتاقان های غلتکی مخروطی SKF با چنان تلرانس های بعدی و هندسی تولید می شوند که عملاً یکسان هستند. این توزیع بهینه بار بین غلتک های یک و به طور مساوی بین هر دو بلبرینگ را فراهم می کند ، سر و صدا و لرزش را کاهش می دهد و تنظیم مجدد پیش بار را با دقت بیشتری امکان پذیر می کند.
  • دوره اجرا با کاهش قله دما
    یاتاقان های غلتکی مخروطی به طور معمول دارای یک دوره اجرا هستند که طی آن یک غلتک مخروطی با طرح معمولی مقدار قابل توجهی از اصطکاک را تجربه می کند ، و در نتیجه سایش ایجاد می شود. این اثر به عنوان افزایش دما مشاهده می شود (نمودار 1). با طرح های تحمل غلتک مخروطی SKF ، اصطکاک ، سایش و گرمای اصطکاک به طور قابل توجهی کاهش می یابد ، به شرطی که یاتاقان ها به درستی سوار شده و روغن کاری شوند.
