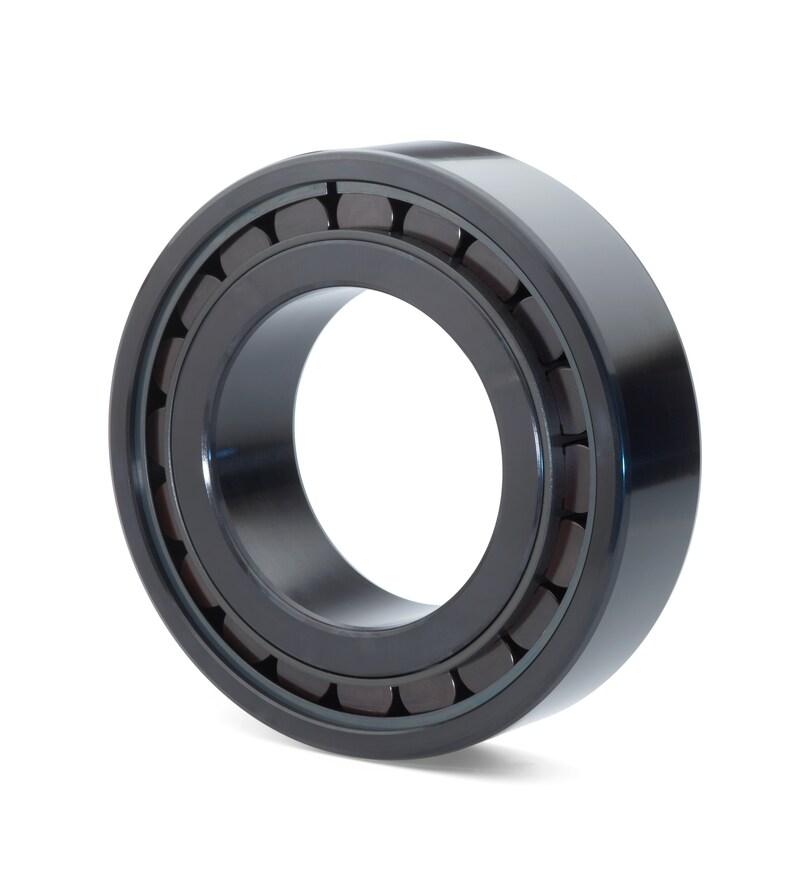

یاتاقان های غلتکی استوانه ای با ظرفیت بالا SKF دارای ظرفیت حمل بار زیاد یاتاقان های کامل و دارای قابلیت سرعت بالا یاتاقان های دارای قفس هستند. آنها برای کاربردهایی مانند جعبه دنده های صنعتی ، گیربکس های توربین بادی و تجهیزات استخراج طراحی شده اند.
جزئیات محصول
جزئیات محصول
_tcm_12-479414.png)
| Designation | Principal dimensions | Basic load ratings | Speed ratings | ||||
|---|---|---|---|---|---|---|---|
| dynamic | static | Reference speed | Limiting speed | ||||
| [] | d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] |
| NUH 2220 ECMH | 100 | 180 | 46 | 400 | 475 | 4000 | 4500 |
| NUH 2320 ECMH | 100 | 215 | 73 | 710 | 800 | 3200 | 3800 |
| NUH 2222 ECMH | 110 | 200 | 53 | 465 | 550 | 3600 | 4000 |
| NUH 2322 ECMH | 110 | 240 | 80 | 830 | 965 | 3000 | 3400 |
| NUH 2324 ECMH | 120 | 260 | 86 | 965 | 1120 | 2800 | 3200 |
| NCF 2326 ECJB | 130 | 280 | 93 | 1120 | 1340 | 2400 | 3400 |
| NUH 2226 ECMH | 130 | 230 | 64 | 630 | 780 | 3200 | 3400 |
| NUH 2326 ECMH | 130 | 280 | 93 | 1120 | 1340 | 2400 | 3000 |
| NCF 2228 ECJB | 140 | 250 | 68 | 680 | 880 | 2800 | 3600 |
| NCF 2328 ECJB | 140 | 300 | 102 | 1250 | 1530 | 2400 | 3200 |
| NUH 2228 ECMH | 140 | 250 | 68 | 680 | 880 | 2800 | 3200 |
| NUH 2328 ECMH | 140 | 300 | 102 | 1250 | 1530 | 2400 | 2800 |
| NCF 2230 ECJB | 150 | 270 | 73 | 780 | 1040 | 2600 | 3400 |
| NCF 2330 ECJB | 150 | 320 | 108 | 1430 | 1760 | 2200 | 3000 |
| NUH 2230 ECMH | 150 | 270 | 73 | 780 | 1040 | 2600 | 2800 |
| NUH 2330 ECMH | 150 | 320 | 108 | 1430 | 1760 | 2200 | 2600 |
| NCF 2232 ECJB | 160 | 290 | 80 | 980 | 1270 | 2400 | 3000 |
| NCF 2332 ECJB/PEX | 160 | 340 | 114 | 1600 | 2000 | 2000 | 2800 |
| NUH 2332 ECMH/PEX | 160 | 340 | 114 | 1600 | 2000 | 2000 | 2400 |
| NCF 2234 ECJB | 170 | 310 | 86 | 1160 | 1530 | 2200 | 2800 |
| NCF 2334 ECJB/PEX | 170 | 360 | 120 | 1760 | 2200 | 1900 | 2600 |
| NUH 2234 ECMH | 170 | 310 | 86 | 1160 | 1530 | 2200 | 2400 |
| NUH 2334 ECMH/PEX | 170 | 360 | 120 | 1760 | 2200 | 1900 | 2200 |
| NCF 2236 ECJB | 180 | 320 | 86 | 1200 | 1600 | 2200 | 2800 |
| NCF 2336 ECJB/PEX | 180 | 380 | 126 | 1960 | 2400 | 1800 | 2400 |
| NUH 2236 ECMH | 180 | 320 | 86 | 1200 | 1600 | 2200 | 2400 |
| NUH 2336 ECMH/PEX | 180 | 380 | 126 | 1960 | 2400 | 1800 | 2200 |
| NCF 2238 ECJB | 190 | 340 | 92 | 1320 | 1760 | 2000 | 2600 |
| NCF 2338 ECJB/PEX | 190 | 400 | 132 | 2240 | 2750 | 1700 | 2200 |
| NUH 2238 ECMH | 190 | 340 | 92 | 1320 | 1760 | 2000 | 2200 |
| NUH 2338 ECMH/PEX | 190 | 400 | 132 | 2240 | 2750 | 1700 | 2000 |
| NCF 2240 ECJB | 200 | 360 | 98 | 1460 | 2000 | 1900 | 2400 |
| NCF 2340 ECJB/PEX | 200 | 420 | 138 | 2550 | 3200 | 1600 | 2200 |
| NUH 2240 ECMH | 200 | 360 | 98 | 1460 | 2000 | 1900 | 2200 |
| NUH 2340 ECMH/PEX | 200 | 420 | 138 | 2550 | 3200 | 1600 | 1900 |
| NCF 2244 ECJB/PEX | 220 | 400 | 108 | 2000 | 2600 | 1700 | 2200 |
| NCF 2344 ECJB | 220 | 460 | 145 | 2510 | 3650 | 1300 | 2000 |
| NUH 2244 ECMH/PEX | 220 | 400 | 108 | 2000 | 2600 | 1700 | 1900 |
| NUH 2344 ECMH/PEX | 220 | 460 | 145 | 2900 | 3650 | 1400 | 1700 |
| NUH 2248 ECMH/PEX | 240 | 440 | 120 | 2280 | 3050 | 1600 | 1700 |
| NUH 2348 ECMH/PEX | 240 | 500 | 155 | 3150 | 4000 | 1300 | 1500 |
- صفحه اول
- قبلی
- بعدی
- صفحه آخر
بیشتر
ویژگی ها و مزایا
- ظرفیت حمل بار بالا
میله های قفس نسبت به قطر گام غلتک جابجا می شوند تا بتوانند غلتک ها را نزدیک به یکدیگر قرار دهند ، و اتاق را برای غلتک های اضافی ایجاد می کنند (شکل 1 ، شکل 2 ، شکل 3 ، شکل 4). - سختی زیاد
افزایش تعداد غلتک ها باعث افزایش سختی شعاعی می شود. - قابلیت سرعت بالا
طرح های قفس برای سرعت های بالا ، شتاب سریع و حداکثر بار مناسب است. - عمر طولانی
پوشش اکسید سیاه حلقه ها و غلطک ها (پسوند تعیین L4B) با بهبود:
مقاومت در برابر آسیب
خواص در حال اجرا و کاهش اصطکاک
عملکرد در شرایط روغن کاری ضعیف
مقاومت شیمیایی (از مواد افزودنی روغن تهاجمی)
مقاومت در برابر خوردگی - مقاومت در برابر آسیب
- خواص در حال اجرا و کاهش اصطکاک
- عملکرد در شرایط روغن کاری ضعیف
- مقاومت شیمیایی (از مواد افزودنی روغن تهاجمی)
- مقاومت در برابر خوردگی
