رولبرینگ ساچمه استوانه ای بدون قفسه دو ردیفه

رولبرینگ های استوانه ای استوانه ای کامل دو ردیف SKF دارای حداکثر تعداد غلتک است ، زیرا آنها به قفس مجهز نیستند.
مجموعه اصلی SKF که در اینجا ارائه می شود شامل موارد زیر است:
سه طرح مختلف یاطاقان باز:
طراحی NNCL (شکل 1)
طراحی NNCF (شکل 2)
طراحی NNC (شکل 3)

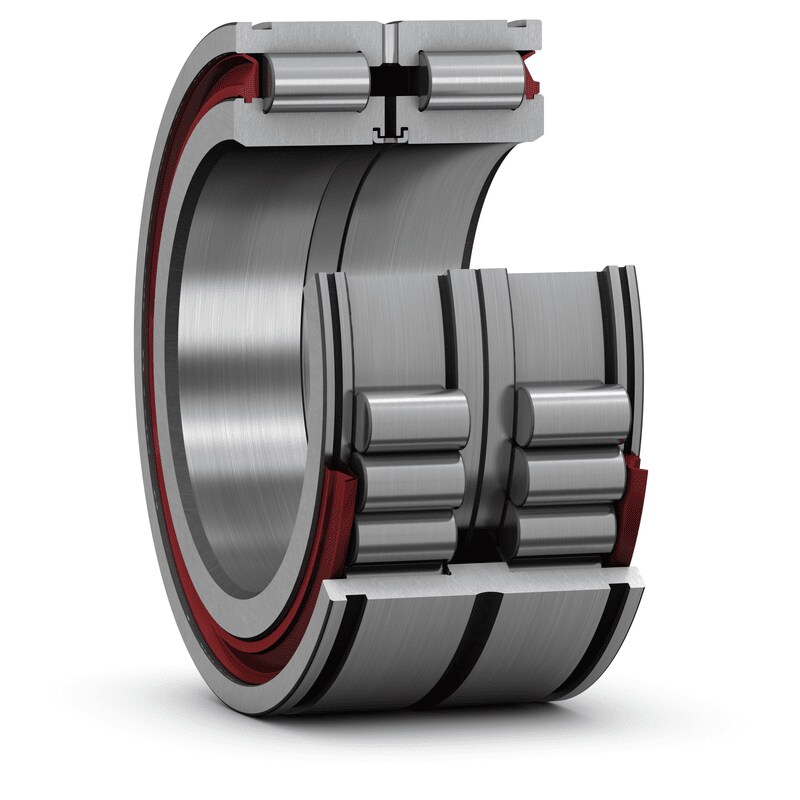

یاطاقان مهر و موم شده با طرح NNF (شکل 4)
جزئیات محصول

فیلتر محصولات
کلیک کنید

ریست

Popular item

Bore diameter

Outside diameter

Width

Designation

Sealing solution

Design

میلیمتر اینچ

Designation	Principal dimensions			Basic load ratings		Speed ratings
				dynamic	static	Reference speed	Limiting speed
[]	d[mm]	D[mm]	B[mm]	C[kN]	C₀[kN]	[r/min]	[r/min]
NNCF 5004 CV	20	42	30	52.3	57	8500	10000
NNF 5004 ADB-2LSV	20	42	30	45.7	55		3400
NNCF 5005 CV	25	47	30	59.4	71	7000	9000
NNF 5005 ADB-2LSV	25	47	30	50.1	65.5		3000
NNCF 5006 CV	30	55	34	73.7	88	6000	7500
NNF 5006 ADB-2LSV	30	55	34	57.2	75		2600
NNCF 5007 CV	35	62	36	89.7	112	5300	6700
NNF 5007 ADB-2LSV	35	62	36	70.4	98		2200
NNCF 5008 CV	40	68	38	106	140	4800	6000
NNF 5008 ADB-2LSV	40	68	38	85.8	116		2000
NNCF 5009 CV	45	75	40	112	156	4300	5300
NNF 5009 ADB-2LSV	45	75	40	102	146		1800
NNCF 5010 CV	50	80	40	142	196	4000	5000
NNF 5010 ADB-2LSV	50	80	40	108	160		1700
NNCF 5011 CV	55	90	46	190	280	3400	4300
NNF 5011 ADB-2LSV	55	90	46	128	193		1500
NNC 4912 CV	60	85	25	78.1	137	3600	4500
NNCF 4912 CV	60	85	25	78.1	137	3600	4500
NNCF 5012 CV	60	95	46	198	300	3400	4000
NNCL 4912 CV	60	85	25	78.1	137	3600	4500
NNF 5012 ADB-2LSV	60	95	46	134	208		1400
NNCF 5013 CV	65	100	46	209	325	3000	3800
NNF 5013 ADB-2LSV	65	100	46	138	224		1300
NNC 4914 CV	70	100	30	114	193	3000	3800
NNCF 4914 CV	70	100	30	114	193	3000	3800
NNCF 5014 CV	70	110	54	238	345	2800	3600
NNCL 4914 CV	70	100	30	114	193	3000	3800
NNF 5014 ADB-2LSV	70	110	54	187	285		1200
NNCF 5015 CV	75	115	54	251	380	2600	3200
NNF 5015 ADB-2LSV	75	115	54	224	310		1100
NNC 4916 CV	80	110	30	121	216	2600	3400
NNCF 4916 CV	80	110	30	121	216	2600	3400
NNCF 5016 CV	80	125	60	308	455	2400	3000
NNCL 4916 CV	80	110	30	121	216	2600	3400
NNF 5016 B-2LS	80	125	60	251	415		1000
NNCF 5017 CV	85	130	60	314	475	2400	3000
NNF 5017 B-2LS	85	130	60	270	430		1000
NNC 4918 CV	90	125	35	161	300	2400	3000
NNCF 4918 CV	90	125	35	161	300	2400	3000
NNCF 5018 CV	90	140	67	369	560	2200	2800
NNCL 4918 CV	90	125	35	161	300	2400	3000
NNF 5018 B-2LS	90	140	67	319	550		900
NNF 5019 B-2LS	95	145	67	330	570		900
NNC 4920 CV	100	140	40	209	400	2000	2600
NNCF 4920 CV	100	140	40	209	400	2000	2600
NNCF 5020 CV	100	150	67	391	620	2000	2600
NNCL 4920 CV	100	140	40	209	400	2000	2600
NNF 5020 B-2LS	100	150	67	336	570		850
NNC 4922 CV	110	150	40	220	430	1900	2400
NNCF 4922 CV	110	150	40	220	430	1900	2400
NNCF 5022 CV	110	170	80	512	800	1800	2200
NNCL 4922 CV	110	150	40	220	430	1900	2400
NNF 5022 B-2LS	110	170	80	413	695		750
NNC 4924 CV	120	165	45	242	480	1700	2200
NNCF 4924 CV	120	165	45	242	480	1700	2200
NNCF 5024 CV	120	180	80	539	880	1700	2000
NNCL 4924 CV	120	165	45	242	480	1700	2200
NNF 5024 B-2LS	120	180	80	429	750		700
319426 B-2LS	130	190	80	446	815		670
NNC 4926 CV	130	180	50	297	530	1600	2000
NNCF 4926 CV	130	180	50	297	530	1600	2000
NNCF 5026 CV	130	200	95	765	1250	1500	1900
NNCL 4926 CV	130	180	50	297	530	1600	2000
NNF 5026 B-2LS	130	200	95	616	1040		630
319428 DA-2LS	140	200	80	468	865		630
NNC 4928 CV	140	190	50	308	570	1500	1900
NNCF 4928 CV	140	190	50	308	570	1500	1900
NNCF 5028 CV	140	210	95	809	1370	1400	1800
NNCL 4928 CV	140	190	50	308	570	1500	1900
NNF 5028 B-2LS	140	210	95	644	1120		600
319430 B-2LS	150	210	80	484	915		600
NNC 4830 CV	150	190	40	255	585	1500	1800
NNC 4930 CV	150	210	60	429	830	1400	1700
NNCF 4830 CV	150	190	40	255	585	1500	1800
NNCF 4930 CV	150	210	60	429	830	1400	1700
NNCF 5030 CV	150	225	100	842	1430	1300	1700
NNCL 4830 CV	150	190	40	255	585	1500	1800
NNCL 4930 CV	150	210	60	429	830	1400	1700
NNF 5030 B-2LS	150	225	100	748	1290		560
319432 DA-2LS	160	220	80	501	1000		530
NNC 4832 CV	160	200	40	260	610	1400	1700
NNC 4932 CV	160	220	60	446	915	1300	1600
NNCF 4832 CV	160	200	40	260	610	1400	1700
NNCF 4932 CV	160	220	60	446	915	1300	1600
NNCF 5032 CV	160	240	109	952	1600	1200	1500
NNCL 4832 CV	160	200	40	260	610	1400	1700
NNCL 4932 CV	160	220	60	446	915	1300	1600
NNF 5032 B-2LS	160	240	109	781	1400		500
319434 B-2LS	170	230	80	512	1060		530
NNC 4834 CV	170	215	45	286	655	1300	1600
NNC 4934 CV	170	230	60	457	950	1200	1500
NNCF 4834 CV	170	215	45	286	655	1300	1600
NNCF 4934 CV	170	230	60	457	950	1200	1500
NNCF 5034 CV	170	260	122	1230	2120	1100	1400
NNCL 4834 CV	170	215	45	286	655	1300	1600
NNCL 4934 CV	170	230	60	457	950	1200	1500
NNF 5034 B-2LS	170	260	122	1010	1800		480
319436 DA-2LS	180	240	80	528	1100		480
NNC 4836 CV	180	225	45	297	695	1200	1500
NNC 4936 CV	180	250	69	594	1220	1100	1400
NNCF 4836 CV	180	225	45	297	695	1200	1500
NNCF 4936 CV	180	250	69	594	1220	1100	1400
NNCF 5036 CV	180	280	136	1420	2500	1100	1300
NNCL 4836 CV	180	225	45	297	695	1200	1500
NNCL 4936 CV	180	250	69	594	1220	1100	1400
NNF 5036 B-2LS	180	280	136	1170	2120		450
319438 DA-2LS	190	260	80	550	1180		450
NNC 4838 CV	190	240	50	358	750	1100	1400
NNC 4938 CV	190	260	69	605	1290	1100	1400
NNCF 4838 CV	190	240	50	358	750	1100	1400
NNCF 4938 CV	190	260	69	605	1290	1100	1400
NNCF 5038 CV	190	290	136	1470	2600	1000	1300
NNCL 4838 CV	190	240	50	358	750	1100	1400
NNCL 4938 CV	190	260	69	605	1290	1100	1400
NNF 5038 B-2LS	190	290	136	1190	2200		430
319440 B-2LS	200	270	80	627	1370		500
NNC 4840 CV	200	250	50	369	800	1100	1400
NNC 4940 CV	200	280	80	704	1500	1000	1300
NNCF 4840 CV	200	250	50	369	800	1100	1400
NNCF 4940 CV	200	280	80	704	1500	1000	1300
NNCF 5040 CV	200	310	150	1680	3050	950	1200
NNCL 4840 CV	200	250	50	369	800	1100	1400
NNCL 4940 CV	200	280	80	704	1500	1000	1300
NNF 5040 B-2LS	200	310	150	1450	2900		400
319444 B-2LS	220	300	95	880	1860		380
NNC 4844 CV	220	270	50	352	865	1000	1200
NNC 4944 CV	220	300	80	737	1600	950	1200
NNCF 4844 CV	220	270	50	380	865	1000	1200
NNCF 4944 CV	220	300	80	737	1600	950	1200
NNCF 5044 CV	220	340	160	2010	3600	850	1100
NNCL 4844 CV	220	270	50	380	865	1000	1200
NNCL 4944 CV	220	300	80	737	1600	950	1200
NNF 5044 B-2LS	220	340	160	1610	3100		360
319448 B-2LS	240	320	95	952	2040		360
NNC 4848 CV	240	300	60	539	1290	900	1100
NNC 4948 CV	240	320	80	781	1760	850	1100
NNCF 4848 CV	240	300	60	539	1290	900	1100
NNCF 4948 CV	240	320	80	781	1760	850	1100
NNCF 5048 CV	240	360	160	2120	3900	800	1000
NNCL 4848 CV	240	300	60	539	1290	900	1100
NNCL 4948 CV	240	320	80	781	1760	850	1100
NNF 5048 B-2LS	240	360	160	1680	3350		340
319452 B-2LS	260	340	95	990	2160		340
NNC 4852 CV	260	320	60	561	1400	800	1000
NNCF 4852 CV	260	320	60	561	1400	800	1000
NNCF 4952 CV	260	360	100	1170	2550	750	950
NNCF 5052 CV	260	400	190	2860	5100	700	900
NNCL 4852 CV	260	320	60	561	1400	800	1000
NNCL 4952 CV	260	360	100	1170	2550	750	950
NNF 5052 B-2LS	260	400	190	2420	4650		300
NNC 4856 CV	280	350	69	737	1860	750	950
NNCF 4856 CV	280	350	69	737	1860	750	950
NNCF 4956 CV	280	380	100	1210	2700	700	900
NNCF 5056 CV	280	420	190	2920	5300	670	850
NNCL 4856 CV	280	350	69	737	1860	750	950
NNCL 4956 CV	280	380	100	1210	2700	700	900
NNF 5056 B-2LS	280	420	190	2550	5000		280
NNC 4860 CV	300	380	80	858	2120	700	850
NNC 4960 CV	300	420	118	1680	3750	670	800
NNCF 4860 CV	300	380	80	858	2120	700	850
NNCF 4960 CV	300	420	118	1680	3750	670	800
NNCF 5060 CV	300	460	218	3520	6550	600	750
NNCL 4860 CV	300	380	80	858	2120	700	850
NNCL 4960 CV	300	420	118	1680	3750	670	800
NNC 4864 CV	320	400	80	897	2280	630	800
NNCF 4864 CV	320	400	80	897	2280	630	800
NNCF 4964 CV	320	440	118	1760	4050	600	750
NNCF 5064 CV	320	480	218	3690	6950	560	700
NNCL 4864 CV	320	400	80	897	2280	630	800
NNCL 4964 CV	320	440	118	1760	4050	600	750
NNC 4868 CV	340	420	80	913	2400	600	750
NNCF 4868 CV	340	420	80	913	2400	600	750
NNCF 4968 CV	340	460	118	1790	4250	560	700
NNCF 5068 CV	340	520	243	4400	8300	530	670
NNCL 4868 CV	340	420	80	913	2400	600	750
NNCL 4968 CV	340	460	118	1790	4250	560	700
NNCF 4872 CV	360	440	80	935	2550	560	700
NNCF 4972 CV	360	480	118	1830	4500	530	670
NNCF 5072 CV	360	540	243	4180	8650	500	630
NNCL 4872 CV	360	440	80	935	2550	560	700
NNCL 4972 CV	360	480	118	1830	4500	530	670
NNCF 4876 CV	380	480	100	1400	3650	530	670
NNCF 4976 CV	380	520	140	2380	5700	500	630
NNCF 5076 CV	380	560	243	4680	9150	480	600
NNCL 4876 CV	380	480	100	1400	3650	530	670
NNCL 4976 CV	380	520	140	2380	5700	500	630
NNCF 4880 CV	400	500	100	1420	3750	500	630
NNCF 4980 CV	400	540	140	2420	6000	480	600
NNCF 5080 CV	400	600	272	5500	11000	450	560
NNCL 4880 CV	400	500	100	1420	3750	500	630
NNCL 4980 CV	400	540	140	2420	6000	480	600

صفحه اول
قبلی
بعدی
صفحه آخر

بیشتر

ویژگی ها و مزایا

ظرفیت حمل بار بالا
بلبرینگ های بدون قفس حداکثر تعداد غلتک را در خود دارند. بنابراین ، و به دلیل غلتک های ردیف دوم ، یاطاقان غلتکی استوانه ای دو ردیف کامل برای بارهای شعاعی بسیار سنگین مناسب هستند.
سختی زیاد
افزایش تعداد غلتک ها باعث افزایش سختی شعاعی می شود.
عمر طولانی
