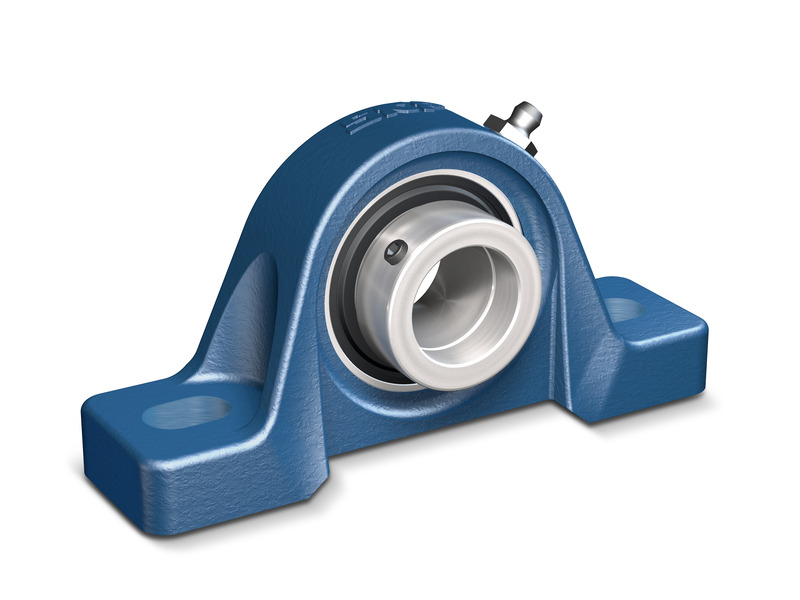

P2B 35M-FM
P2B 35M-FM
واحد بلبرینگ بلوک بالش
جهت سفارش محصول با اسپین بلبرینگ تماس بگیرید
09123306585
| انطباق با استاندارد |
North American standard
|
|---|---|
| هدف خاص |
For material handling applications
|
| مصالح ساختمانی |
Cast iron
|
| محلول آب بندی |
Standard seals
|
ابعاد
| d |
35 mm
|
|
|---|---|---|
| d1 |
≈ 46.1 mm
|
|
| d2 |
51.1 mm
|
|
| A |
45.8 mm
|
|
| A1 |
26.7 mm
|
|
| A5 |
22 mm
|
|
| B1 |
38.9 mm
|
|
| B4 |
6.75 mm
|
|
| H |
47.63 mm
|
|
| H1 |
18.26 mm
|
|
| H2 |
93.66 mm
|
|
| J |
127 mm
|
|
| J |
max. 134.94 mm
|
|
| J |
min. 119.06 mm
|
|
| L |
166.69 mm
|
|
| N |
16.67 mm
|
|
| N1 |
20.64 mm
|
|
| s1 |
29.4 mm
|
| RG |
1/8-27 NPT
|
|
|---|---|---|
| R1 |
1.8 mm
|
|
| Rα |
45 °
|
| DN |
6.579 mm
|
|
|---|---|---|
| SWN |
11.113 mm
|
|
| GN |
1/8-27 NPT
|
داده های محاسبه
| رتبه بندی بار اولیه پویا | C |
25.5 kN
|
|---|---|---|
| رتبه بندی بار ثابت استاتیک | C0 |
15.3 kN
|
| حد بار خستگی | Pu |
0.655 kN
|
| محدود کردن سرعت |
5 300 r/min
|
|
|
with shaft tolerance h6
|
جرم
| واحد تحمل جرم |
1.5 kg
|
|---|
اطلاعات نصب
| پیچ تنظیم کنید | G2 |
M10x1
|
|---|---|---|
| اندازه کلید شش ضلعی برای پیچ تنظیم شده |
5 mm
|
|
| گشتاور محکم توصیه شده برای پیچ تنظیم شده |
16.5 N·m
|
|
| قطر پیشنهادی برای پیچ و مهره های اتصال ، میلی متر | G |
12 mm
|
| قطر پیشنهادی پیچ و مهره اتصال ، اینچ | G |
0.5 in
|
محصولات گنجانده شده
| مسکن |
P2B 507
|
|
|---|---|---|
| یاتاقان | YET 207 |
محصولات مرتبط
| پوشش پایانی | ECY 207 |
|---|
